    10．如图6所示.区域中存在着匀强磁场和匀强电场.且两者平行.但方向相反.质量为m 电量为-q的粒子沿电场强度方向以v0射入.下述说法正确的是( ) A．电荷所受洛伦兹力不变 B．电荷动量方向保持不变 C．电荷所受电场力不变 D．电荷向右的最大位移为 【查看更多】



    题目列表(包括答案和解析)

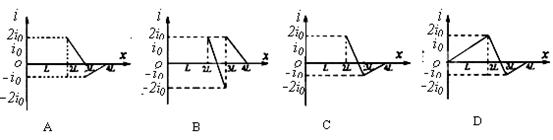

    如图6所示，有理想边界的直角三角形区域abc内部存在着两个方向相反的垂直纸面的匀强磁场，e 是斜边ac上的中点，be是两个匀强磁场的理想分界线.现以b点为原点O，沿直角边bc作x轴，让在纸面内与abc形状完全相同的金属线框ABC的BC边处在x轴上，t=0时导线框C点恰好位于原点O的位置.让ABC沿x轴正方向以恒定的速度v穿过磁场，现规定逆时针方向为导线框中感应电流的正方向,在下列四个i-x图像中，能正确表示感应电流随线框位移变化关系的是 (       )







    查看答案和解析>>

    如图甲所示，在一个正方形金属线圈区域内，存在着磁感应强度B随时间变化的匀强磁场，磁场的方向与线圈平面垂直．金属线圈所围的面积S=200cm2，匝数n=1000，线圈电阻r=1.0Ω．线圈与电阻R构成闭合回路，电阻R=4.0Ω．匀强磁场的磁感应强度随时间变化的情况如图乙所示，求：
    （1）在t=2.0s时刻，通过电阻R的感应电流的大小；
    （2）在t=2.0s时刻，电阻R消耗的电功率；
    （3）0～6.0s内整个闭合电路中产生的热量．

    查看答案和解析>>

    如图甲所示，在一个正方形金属线圈区域内，存在着磁感应强度B随时间变化的匀强磁场，磁场的方向与线圈平面垂直．金属线圈所围的面积S=200cm2，匝数n=1000，线圈电阻r=1.0Ω．线圈与电阻R构成闭合回路，电阻的阻值R=4.0Ω．匀强磁场的磁感应强度随时间变化的情况如图乙所示，求：
    （1）在t=2.0s时刻，穿过线圈的磁通量和通过电阻R的感应电流的大小；
    （2）在t=5.0s时刻，电阻R消耗的电功率；
    （3）0--6.0s内整个闭合电路中产生的热量．

    查看答案和解析>>

    精英家教网如图甲所示，两根光滑的金属导轨MN、PQ彼此平行，相距L=0.5m，与水平面成θ=37°角放置，在导轨的上部接有一滑动变阻器，其最大阻值R=10Ω．一根质量为m=50g、电阻r=2Ω的直导体棒ab与导轨垂直放置且与导轨接触良好．在图示的矩形虚线区域内存在着垂直导轨平面向下、磁感应强度B=2T的匀强磁场，该磁场始终以速度v0在矩形虚线区域内沿着导轨匀速向上运动．当滑片滑至滑动变阻器的中点时，导体棒恰能在导轨上静止不动．金属导轨的电阻不计，运动的过程中总能保证金属棒处于磁场中．设轨道足够长，重力加速度g取10m/s2，sin37°=0.6，cos37°=0.8．
    （1）求磁场运动的速度v0是多大？
    （2）现将滑动变阻器接入电路的阻值迅速变为1Ω，求导体棒稳定运动时的速度大小及该过程中安培力的最大功率．
    （3）若将滑动变阻器的滑片滑至某处后导体棒稳定运动时的速度用符号v表示，此时对应电路的总电阻用符号R总表示，请推导速度v随总电阻R总变化的关系式，并在图乙中准确地画出此情况下的v-R总图象．

    查看答案和解析>>

    如图甲所示，在一个正方形金属线圈区域内，存在着磁感应强度B随时间变化的匀强磁场，磁场的方向与线圈平面垂直。金属线圈所围的面积S=200cm2，匝数n=1000，线圈电阻r=1.0Ω。线圈与电阻R构成闭合回路，电阻R=4.0Ω。匀强磁场的磁感应强度随时间变化的情况如图19乙所示，求：

    （1）在t=2.0s时刻，通过电阻R的感应电流的大小；

    （2）在t=2.0s时刻，电阻R消耗的电功率；

    （3）0~6.0s内整个闭合电路中产生的热量。

    查看答案和解析>>
