图中L是绕在铁心上的线圈，它与电阻R、R₀、电键和电池E可构成闭合回路．线圈上的箭头表示线圈中电流的正方向，当电流的流向与箭头所示的方向相同，该电流为正，否则为负．电键K₁和K₂都处于断开状态．设在t=0时刻，接通电键K₁，经过一段时间，在t=t₁时刻，再接通电键K₂，则能正确表示L中的电流I随时间t的变化图线的是：（   ）



图中L是绕在铁心上的线圈，它与电阻R、R₀、电键和电池E可构成闭合回路．线圈上的箭头表示线圈中电流的正方向，当电流的流向与箭头所示的方向相同，该电流为正，否则为负．电键K₁和K₂都处于断开状态．设在t=0时刻，接通电键K₁，经过一段时间，在t=t₁时刻，再接通电键K₂，则能较正确在表示L中的电流I随时间t的变化的图线是下面给出的四个图中的哪个图？                                                （    ）

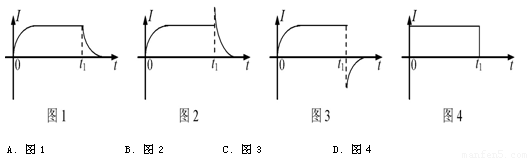

A．图1            B．图2         C．图3                     D．图4



图中L是绕在铁心上的线圈，它与电阻R、R、电键和电池E可构成闭合回路．线圈上的箭头表示线圈中电流的正方向，当电流的流向与箭头所示的方向相同时，该电流为正，否则为负．电键K₁和K₂都处在断开状态．设在t=0时刻，接通电键K₁，经过一段时间，在t=t_l时刻，再接通电键K₂，则能较正确地表示L中的电流I随时间t变化的图线是下面给出的四个图中的哪个图？（ ）

A．
B．
C．
D．
