（10分）某研究性学习小组为了研究手中电器元件电阻特性，描绘出电器元件伏安特性曲线，该学习小组在实验室中测量出多组电压和电流值，数据记录在下表中

次数	1	2	3	4	5	6	7	8
I/mA	10	20	40	60	80	100	120	140
U/V	1．00	1．40	1．80	2．10	2．40	2．50	2．60	2．70

现实验室中备有下列器材：
电压表V₁（量程0—3 V，内阻约10 kΩ）
电压表V₂（量程0一1 5 V，内阻约25 kω）
电流表A₁（量程0一50 mA，内阻约50 Ω）
电流表A₂（量程0一200 mA，内阻约10 Ω）
滑线变阻器R₁（0一1 5 Ω，额定电流1 A）
滑线变阻器R₂（0一1 kΩ，额定电流100mA）
电源E（电动势4 V，内阻不计）
开关S和导线若干

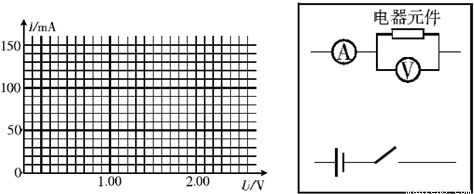

（1）请根据表中的实验数据，在给出的方格纸内作出I一U图线；
（2）该电器元件电阻特性：                       ；
（3）为提高实验结果的准确程度，从题中选出该同学实验时所用的器材：电流表为   （填A₁或A₂）；电压表为          （填V₁或V：₂）；滑线变阻器为     （填R₁或R₂）．
（4）为达到上述目的，请在虚线框内补充画出正确的实验电路原理图

某研究性学习小组为了研究手中电器元件电阻特性，描绘出电器元件伏安特性曲线，该学习小组在实验室中测量出多组电压和电流值，数据记录在下表中：

次数	1	2	3	4	5	6	7	8
I/mA	10	20	40	60	80	100	120	140
U/V	1.00	1.40	1.80	2.10	2.40	2.50	2.60	2.70

现实验室中备有下列器材：

电压表V₁（量程0-3V，内阻约10kΩ）
电压表V₂（量程0一1 5V，内阻约50kΩ）
电流表A₁（量程0一50mA，内阻约40Ω）
电流表A₂（量程0一200mA，内阻约10Ω）
滑动变阻器R₁（0一1 5Ω，额定电流1A）
滑动变阻器R₂（0一1kΩ，额定电流100mA）
电源E（电动势4V，内阻不计）开关S和导线若干，

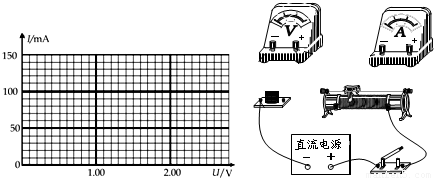

（1）请根据表中的实验数据，在给出的方格纸内作出I一U图线；
（2）通过分析可以得出该电器元件电阻特性：______；
（3）为提高实验结果的准确程度，从题中选出该同学实验时所用的器材：电流表为______（填A₁或A₂）；电压表为______（填V₁或V₂）；滑动变阻器为______（填R₁或R₂）．
（4）为达到上述目的，请补充画出正确的实验电路实物图．

某研究性学习小组为了研究手中电器元件电阻特性，描绘出电器元件伏安特性曲线，该学习小组在实验室中测量出多组电压和电流值，数据记录在下表中

次数	1	2	3	4	5	6	7	8
I/mA	10	20	40	60	80	100	120	140
U/V	1.00	1.40	1.80	2.10	2.40	2.50	2.60	2.70

现实验室中备有下列器材：
电压表V₁（量程0-3V，内阻约10kΩ）
电压表V₂（量程0一1 5V，内阻约25kω）
电流表A₁（量程0一50mA，内阻约50Ω）
电流表A₂（量程0一200mA，内阻约10Ω）
滑线变阻器R₁（0一1 5Ω，额定电流1A）
滑线变阻器R₂（0一1kΩ，额定电流100mA）
电源E（电动势4V，内阻不计）开关S和导线若干
（1）请根据表中的实验数据，在给出的方格纸内作出I一U图线；
（2）该电器元件电阻特性：______；
（3）为提高实验结果的准确程度，从题中选出该同学实验时所用的器材：电流表为______2
