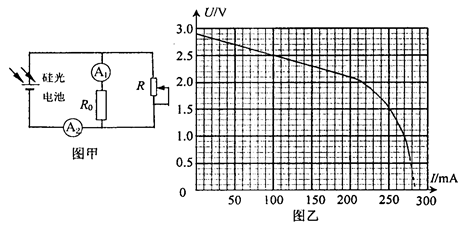

2010年世博会在上海举行，本次世博会大量采用低碳环保技术，太阳能电池用作照明电源是其中的亮点之一。硅光电池是太阳能电池的一种，某同学为了测定该电池的电动势和内电阻，设计了如图甲所示电路。图中与A₁串联的定值电阻的阻值为，电流表视为理想电表，在一定强度的光照下进行下述实验（计算结果小数点后保留两位数字）：

（1）闭合开关，调节滑动变阻器，读出电流表A₁、A₂的值I₁、I₂。为了作出此电池的

U－I曲线，需要计算出电路的路端电压U，则U＝________（用题中所给字母表示）；

（2）根据测量数据作出该硅光电池的U－I图象如图乙所示，该电池的电动势E＝    _____V，在流过电流表A₂的电流小于200mA的情况下，此电池的内阻r＝____Ω；

   （3）若将该硅光电池两端接上阻值为6Ω的电阻，此时对应的电池内阻r＝_______Ω。
