(10分) 2010年上海世博会上大量使用了LED发光二极管．小明设计了一个研究LED发光二极管特性的实验，用电压表和电流表测LED发光二极管两端的电压U_D和通过它的电流I，将得到的数据记录在下表中：

   请完成下列问题：

（1）小明用笔画线表示导线，将图中实验器材连接成实验所需的电路，由于粗心漏画了一条线，请你将这条线补画好；

（2）在I—U图上画出LED发光二极管的伏安特性曲线；

（3）已知该LED发光二极管的最佳工作电压为2.5V，现用电动势为3V内阻为5的电源供电，需要串联一个电阻R才能使二极管工作在最佳状态，则该电阻值为   ▲      （结果保留两位有效数字）

(10分) 2010年上海世博会上大量使用了LED发光二极管．小明设计了一个研究LED发光二极管特性的实验，用电压表和电流表测LED发光二极管两端的电压U_D和通过它的电流I，将得到的数据记录在下表中：

   请完成下列问题：

（1）小明用笔画线表示导线，将图中实验器材连接成实验所需的电路，由于粗心漏画了一条线，请你将这条线补画好；

（2）在I—U图上画出LED发光二极管的伏安特性曲线；

（3）已知该LED发光二极管的最佳工作电压为2.5V，现用电动势为3V内阻为5的电源供电，需要串联一个电阻R才能使二极管工作在最佳状态，则该电阻值为   ▲      （结果保留两位有效数字）

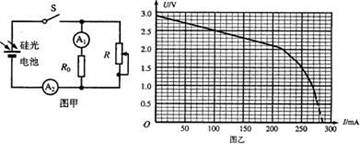

(8分)2010年世博会在上海举行,本次世博会大量采用低碳环保技术,太阳能电池用作照明电源是其中的亮点之一.硅光电池是太阳能电池的一种,某同学为了测定某种硅光电池的电动势和内电阻,设计了如图甲所示电路,图中与A.串联的定值电阻的阻值为R₀,电流表视为理想电表,在一定强度的光照下进行下述实验:

 (1)闭合开关,调节滑动变阻器,读出电流表A_l、A₂的值I₁,I₂.为了作出此电池的U-I曲线,需要计算出电路的路端电压U,则U=    (用题中所给字母表示)；

(2)根据测量数据作出该硅光电池的U-I图象如图乙所示,该电池的电动势E=     V,在流过电流表A₂的电流小于200mA的情况下,此电池的内阻r=       Ω；

(3)若将该硅光电池两端接上阻值为6Ω的电阻,此时对应的电池内阻r=      Ω.(计算结果保留两位有效数字)
