    如图甲所示.电源电压为4伏保持不变.电压表的量程0-15V已坏.只能用0-3V量程来测量.现要测量一个“3.8V'’小灯泡的额定功率. (1)请你设计一种能达到实验目的的电路.在图上完成连线. (2) 正确连好电路后.闭合开关前应把滑动变阻器滑片的位置调到 . (填写“最左边 或“最右边 ) (3)实验中.当小灯泡正常发光时.安培表的示数如图乙.由此可得小灯泡的额定功率为 瓦. (4)按你所连接的电路.当滑动变阻器的滑片向右端滑动时.电流表的示数将 .电压表的示数将 . 【查看更多】



    题目列表(包括答案和解析)

    如图甲所示，电源电压恒为9伏，滑动变阻器的最大阻值为100欧，电流在0.1安～0.4安之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（　　）
    精英家教网
    A、电子元件工作时，电阻保持不变B、电子元件处于正常工作状态时，电路消耗的最小功率为3.6瓦C、当P在中点时，电子元件与滑动变阻器的电压之比为1：1D、为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5欧～70欧

    查看答案和解析>>

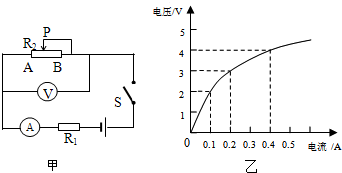

    精英家教网如图甲所示，电源电压恒为9伏，某电阻R1在通过0.1安～0.4安之间的电流时均能正常工作，滑动变阻器R2的最大阻值为100欧，若电流表的示数与电压表的示数关系如图乙所示，则下列判断正确的是（　　）

    查看答案和解析>>

    如图甲所示，电源电压恒为9伏．滑动变阻器的最大阻值为100欧，电流在0.1安～0.4安之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（　　）
    A、电子元件工作时，电阻保持不变B、滑动变阻器的作用是改变电子元件两端的电压C、当P在中点时，电子元件与滑动变阻器的电压之比为1：1D、电子元件处于正常工作状态时，电路消耗的最小功率为3.6W

    查看答案和解析>>

    如图甲所示，电源电压恒为9伏，滑动变阻器的最大阻值为100欧，电流在0.1安~0.4安之间时电子元件均能正常工作。若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（ ）


    A．电子元件工作时，电阻保持不变
    B．电子元件处于正常工作状态时，电路消耗的最小功率为3.6瓦
    C．当P在中点时，电子元件与滑动变阻器的电压之比为1:1
    D．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5欧~70欧

    查看答案和解析>>

    如图甲所示，电源电压恒为9伏，滑动变阻器的最大阻值为100欧，电流在0.1安~0.4安之间时电子元件均能正常工作。若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（ ）



    A．电子元件工作时，电阻保持不变

    B．电子元件处于正常工作状态时，电路消耗的最小功率为3.6瓦

    C．当P在中点时，电子元件与滑动变阻器的电压之比为1:1

    D．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5欧~70欧



    查看答案和解析>>
