如图所示电路，电源是多档的学生电源，各档的电压不等。L是标有“8V  4W”的 小灯泡，R是定值电阻。当电源位于第一档，只闭合开关S，调节滑动变阻器的滑片P处于某位置a时，灯泡正常发光，电压表的示数是5V，滑动变阻器的功率是P_a；当电源位于第二档，只闭合开关S，调节滑动变阻器的滑片P处于某位置b时，电压表的示数是2.5V，滑动变阻器的功率是P_b，P_a︰P_b =12︰7；当电源位于第三档，开关都闭合，调节滑动变阻器的滑片P处于a点时，灯泡的亮度与第二种情况相同，滑动变阻器的功率P_a^‘，且P_a^‘︰P_a = 16︰9。不考虑温度对灯丝电阻的影响。

求：（1）滑动变阻器分别位于a点时接入电路的电阻值；
（2）第二档电源电压

如图所示电路，电源是多档的学生电源，各档的电压不等。L是标有“8V  4W”的 小灯泡，R是定值电阻。当电源位于第一档，只闭合开关S，调节滑动变阻器的滑片P处于某位置a时，灯泡正常发光，电压表的示数是5V，滑动变阻器的功率是P_a；当电源位于第二档，只闭合开关S，调节滑动变阻器的滑片P处于某位置b时，电压表的示数是2.5V，滑动变阻器的功率是P_b，P_a︰P_b =12︰7；当电源位于第三档，开关都闭合，调节滑动变阻器的滑片P处于a点时，灯泡的亮度与第二种情况相同，滑动变阻器的功率P_a^‘，且P_a^‘︰P_a = 16︰9。不考虑温度对灯丝电阻的影响。

求：（1）滑动变阻器分别位于a点时接入电路的电阻值；

（2）第二档电源电压

。

如图21所示电路，电源是多档的学生电源，各档的电压不等。L是标有“8V 4W”的 小灯泡，R是定值电阻。当电源位于第一档，只闭合开关S，调节滑动变阻器的滑片P处于某位置a时，灯泡正常发光，电压表的示数是5V，滑动变阻器的功率是P_a；当电源位于第二档，只闭合开关S，调节滑动变阻器的滑片P处于某位置b时，电压表的示数是2.5V，滑动变阻器的功率是P_b，P_a︰P_b =12︰7；当电源位于第三档，开关都闭合，调节滑动变阻器的滑片P处于a点时，灯泡的亮度与第二种情况相同，滑动变阻器的功率P_a^‘，且P_a^‘︰P_a = 16︰9。不考虑温度对灯丝电阻的影响。

　 求：（1）滑动变阻器分别位于a点时接入电路的电阻值

　 （2）第二档电源电压

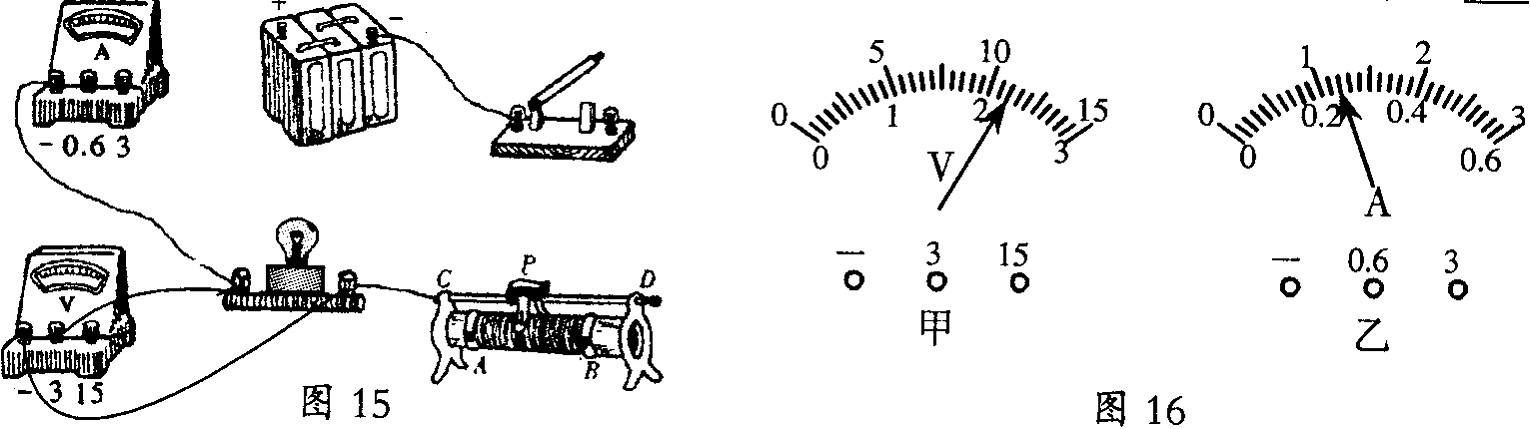

在测定“小灯泡的电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω，滑动变阻器上标有“20Ω  1A”字样．图15是小聪同学没有连接完的实物电路。

（1）请你用笔画线代替导线，将实物电路连接完整；

（2）实验中，小向同学连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因可能是                              ；

（3）故障排除后，闭合开关，移动滑动变阻器的滑片到某一点，电压表的示数如图16甲所示，为       V，要测量小灯泡的额定功率，应将滑片P向      端滑动（选填“左”或“右”）；

（4）当小灯泡正常发光时，电流表的示数如图16乙所示，则小灯泡的额定功率是      W。
