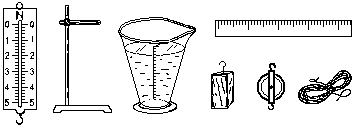

16．(福州市)如图所示，弹簧测力计的量程是0-5N，木块重力大约7N，轻质滑轮重为1N、铁架台、刻度尺、足够大的量杯、足量的水和细棉线(自重不计)，图中每种器材各有一件。 请你利用图中的一些器材，设计一个测量木块重力的实验方案：

(1)写出选用器材的名称： 　　　　　　　　　　　　　　

请用文字简要地写出需要测量的物理量及符号： 　　　　　　　　　　　

(3)木块重力的表达式： 　　　　　　　

15．请在图中画出抽水机手柄A点所受动力F₁的力臂l₁

和B点所受阻力F₂的示意图。

14．如图所示，根据光路在方框内填上合适的透镜的名称。

13、张华同学在观察一座音乐喷泉后设想，如果在喷泉的水底再设置一些彩灯，当五颜六色的光线从水下射出后能将喷泉勾勒出更加绚丽多彩的情景。如图所示，MM′为空气与水的界面，设水下装有一盏彩灯S，射出一条光线SA，经平面镜反射后沿BO方向射到界面上的O点，再从O点射出水面。请你在图中画出平面镜的准确位置和光线射出水面后在空气中传播的大致方向。

12．如图所示是洗衣机的三孔插头，其中的a插脚是与洗衣机的　　　　　 相连的，现实中许多人将该插脚折弯不用，这样的插头连入电路后洗衣机仍能工作，这样做存在的问题是_______________　 _。　

11．常德市在创建交通模范城市的过程中，采取了一些措施，为市民在交通上提供优质服务。如：

(1)市公汽公司为了保证人们从公汽后门上下车时的安全，在无人售票车上安装了“车载电视监控器”，如图所示，是该装置的光学系统，图中的摄像头的工作原理相当于_______透镜成_____像(填“实”或“虚”)。

(2)市出租公司为了调度及时，在出租车上装上了“车载无线电话”，它是通过__________来传递信息的。

10. 生活小常识: 机械手表进水后一般不容易干,这时可以将手表和一小包干燥剂一起放入一个小盒里,然后将盒子密封,过一段时间后,手表里面的水就干了,在这个过程中,手表里面的水先是由于_________变成水蒸气,然后由于________________而逸出手表,被干燥剂吸收,这样,手表里的水就干得比较快了.

4．“猴子捞月”的寓言故事说，猴子看到井中有个月亮(如图)，　

以为月亮掉进井水中了，以下说法中正确的是(　　 )

　 A．水中出现月亮属于光的反射现象

　 B．水中出现月亮属于光的折射现象

　 C．水中的月亮到水面的距离比天上的月亮到水面的距离近　

D．水中的月亮比天上的月亮小

5 下列说法正确的是(　　 )

A．只有铁磁性物质才能产生磁场

B．磁感线是由磁场产生的

C．导体在磁场中运动，一定能产生感应电流

D．地球的磁南极位于地理北极附近

6 小明骑自行车在沱江河堤上沿河岸向下游行驶，感觉无风，但堤上柳树的枝叶却在随风飘动，此时的风向是(　　 )

A、向下游　　 B、向上游　　 C、向河对岸　 　D、从对岸吹过来

7 学校教学楼的走廊里有一个按钮开关同时控制着八盏电灯(普通白炽灯)，则下列说法正确的是(　　 )

　　 A、八盏电灯一定是串联关系

B、按钮开关的所有部件都必须是绝缘体

C、电灯发光时把电能转化为内能和光能

D、当走廊里八盏电灯都亮着时，该电路的电阻最大

8 如图所示，将正反面分别画有鸟笼和小鸟的白色卡片纸，粘贴

在圆形竹签上，快速旋转白色卡片纸，观察到的现象是(　　 )

A.小鸟在鸟笼里　

B.只能看到鸟笼

C.只能看到小鸟　

D.小鸟遮住鸟笼　　　　　 　　　　　　　　　　　　

9 如图是小明和小华同学探究沙子与水吸热升温快慢的实验装置．设计实验方案时，他们确定以下需控制的变量，其中多余的是(　　 )

　　 A.取相同质量的沙子和水

　　 B.盛放沙子和水的容器相同

　　 C.采用完全相同的加热方式

　　 D.酒精灯里所加的酒精量相同　　　　　　　　　　　　　　　　　　　　　

3. 一个蹲着的人如果突然站起来,会由于脑部暂时缺血而感到头晕,能用来解释这一现象的物理知识是(　　 )

A.惯性　 B.力的作用效果　 C.密度　　 D.压强

2．今年五月，国内某大型药厂生产的一批药品不合格，这批药品进入市场后给社会和厂家都造成了无法估量的损失，经调查，主要原因是药品检验时把关不严。在药品检验中要利用红外线进行光谱分析，下列关于红外线的说法中正确的是(　　 )

A．红外线在真空中的传播速度要小于3×10⁸m/s

B．十字路口的红灯发出的光是红外线

C．一红外线的波长为10⁵ nm,则它的频率是3×10¹²Hz

D．红外线是可见光不是电磁波
