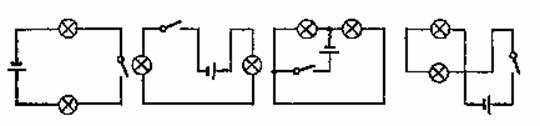

8、在下图中，两灯泡组成并联的电路的电路图是(　 　)

　　　 A　　　　　　　　　　 B　　　　　　 C　　　　　　　　　 D

7、图中，若L₂的灯丝断了，而电路其他部分完好， 则开关S闭合后 (　　 )

A．L₁发光，L₂不发光

B．L₁不发光，L₂发光

C． L₁ 和 L₂都发光

D．L₁ 和 L₂都不发光

6、关于物体的导电性能，下列说法中正确的是　 (　　 )

A、导体和绝缘体都容易导电　　　　　 B、大地、人体、油都是导体

C、橡胶、塑料、碳都是绝缘体　　　　 D、导体和绝缘体之间没有绝对的界限

5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 (　　　 )

A．安全用电的原则是不接触低压带电体，不靠近高压带电体

B．只有不高于220　V的电压才是安全的

C．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大

D．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用

4、如图所示的四个电路中，开关能使L₁ 、L₂两盏灯同时发光和熄灭的是　 (　　 )

3、如图所示的电路 ，下列分析正确的是　 (　　 )

A．若S₁、S₂、S₃都闭合时，则L₁ 、L₂并联

B．若S₁、S₂、S₃都闭合时，则L₁ 、L₂串联

C．S₃断开、S₁、S₂闭合，L₁ 、L₂并联

D．S₁闭合、S₂、S₃断开，L₁ 、L₂串联

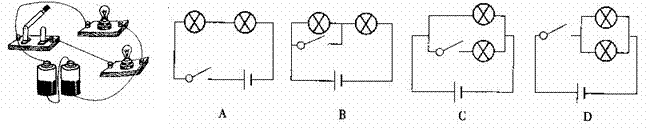

2、如图四个电路图中，与下面实物图对应的是(　　 )

1、如图所示电路中，当开关S₁、S₂都闭合时，下列说法正确的是　 (　　 )

A．只有L₁发光　　　　　 B．只有L₂发光

C．L₁ 、L₂都发光　　　　 D．L₁ 、L₂都不发光　

8. 小明设计一拉力计，如图。硬质弹簧右端和金属滑片P固定在一起(弹簧电阻不计，P与R1间摩擦不计)定值电阻R0=5Ω，ab是一根长5cm电阻为25Ω的均匀电阻丝，电源电压为3.0V，电流表量程为0-0.6A，当不拉环时，滑片刚好位于a端，已知弹簧伸长量与拉力关系如图。

(1)改装后的拉力计的零刻度线在电流表表盘的什么位置？

(2)通过计算说明电流表表盘上0.6A处应标多少？

(3)分析拉力计表盘刻度是否均匀？

6.如图，暗盒内有若干规格相同的小彩灯并联后接到暗盒外的电源上，为了判断小彩灯的数目，现提供一只与暗盒内彩灯规格相同的小彩灯、两只电流表和导线，设计电路完成任务.

7: 老师给大家一个密封的箱子,告诉大家箱内有一个电源和一个定值电阻,如图,现在提供给大家一个量程合适的电流表, 阻值已知的定值电阻R0一个,开关(一个),导线若干,让大家在不破坏箱子的情况下,只接一次电路测出电源电压.
