2．小明家开了一家小型超市，如图为超市里使用的台秤，其工作原理与天平相同。学习密度知识后，小明准备利用台秤粗测超市里卖的瓶装“新龙达”牌酱油(V＝2L)的密度。

[设计实验]

A．将台秤放置在水平桌面上，调节调零螺丝，

使秤杆平衡；

B．用台秤称出满瓶酱油和瓶的总质量m₁；

C．用台秤称出空瓶的质量m₂；

D．由公式ρ=________求出酱油的密度。

请找出该方案中的不足之处并指出正确的做法：______________________________________________________________________________。

[分析和论证]

小明根据修正后的实验方案完成了实验。如图甲、乙所示为实验过程中用台秤分别称量m₁和m₂时的槽码及游码示数，请你根据图示把下面记录数据的表格填写完整。

[联系与应用]

小明为了比较超市里的“新龙达”牌酱油、“金龙鱼”牌菜籽油和“农夫山泉”矿泉水的密度大小，在均匀木棍的一端绕上金属丝(目的是使木棍能竖直浮在液体中)制成简易密度计，分别放入三种液体中，在木棍与液面接触处划上横线(如图所示)。请将三条横线各自对应的液体名称填入对应的方框内。

[答案]

[设计实验]：，A中应该“先将游码置于秤杆的0刻度处，再调节秤杆平衡”；

[分析和论证]：，，，

[联系与应用]：如下所示

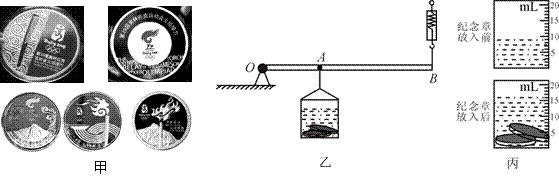

1．2008年8月8日，举世瞩目的第29届奥林匹克运动会将在北京隆重开幕。目前，奥运火炬正在全国134个城市间进行接力传递。为配合“火炬接力传递”活动，经北京奥组委授权，中国印钞造币总公司发行了第29届奥林匹克运动会“火炬接力纪念章”。全套纪念章共有134款，专门为134个奥运火炬传递城市量身设计。部分纪念章如图甲所示。

小明的爸爸通过中国银行的网点订购了一套。小明想知道纪念章的密度。他手中只有一只量程很小的弹簧秤，于是他设计了如图乙所示的装置。图中OA∶OB=1∶3，用细绳把装有部分水的量杯悬挂于A点，用弹簧秤在B点施加一个竖直向上的力，当OB杠杆水平静止时，弹簧秤读数为0.30N；当把两枚相同的纪念章放入量杯中，OB杠杆水平静止时弹簧秤读数为0.55N。纪念章放入前、后量杯中的水位如图丙所示。

请你根据图示将下列记录表格填写完整，并求出该纪念章的密度。(g=10N/kg)

[答案]见表格中数据

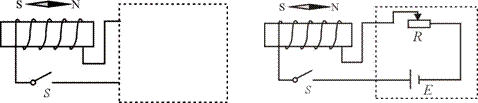

11．请按要求将上右图中的电磁铁连入你设计的电路中(在方框内完成)。要求：A.电路能改变电磁铁磁性的强弱；B.电路接通后能使小磁针静止在图示位置。

[答案]　 见右图

10．如图，请利用反射定律作出发光点S在镜中的像点。

[答案]　 见右图

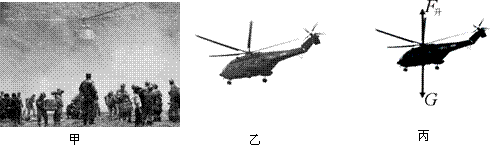

9．由于通往灾区的道路严重损毁，解放军多次出动飞机参与抗震救灾。如图所示，甲图为解放军某陆航团直升机运送救灾物资至灾区降落前悬停在空中的情景，请在图乙中作出此时直升机所受升力和重力的示意图。

[答案]见图丙

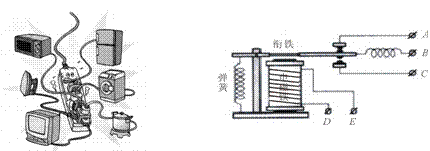

8．小明的奶奶年事已高，行动不便。为方便护理，小明制作了一个由电磁继电器、白炽灯、电铃、干电池和按钮开关组成的“呼叫器”。当奶奶按下床头的按钮开关时，灯亮、铃响。则电铃与电源串联后应接在图中的＿＿＿＿两点之间，按钮开关与电源串联后应接在＿＿＿＿两点之间，白炽灯应接在图中的＿＿＿＿两点之间。

[答案]　 BC、DE、BC

7．如图是义务教育课程标准实验教科书《物理》(八年级下册)41页图7.5－1，请你根据图示情景提出一个物理问题，并用物理知识作简要回答。

问题：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

回答：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

[答案]　 问：家庭电路中同时使用较多的大功率用电器会发生什么现象？

答：容易发生火灾(电路中保险丝会熔断)

6．夏天对着热开水“吹气”可以使其变凉是因为加快了开水的______而使水温降低更快；冬天对着僵冷的手“呵气”可以使其觉得暖和是因为呼出的热水蒸气遇冷后______放热使手的表面温度升高。体温计的测量范围是____________。

[答案]　 蒸发，液化，37－42℃；

5．一只蜗牛用半小时沿树干爬行了2.7m，这一过程中，蜗牛爬行的平均速度为__________m/s。常温下，声音在空气中的传播速度是__________m/s；光在真空中的传播速度约为____________m/s；

[答案]　 1.5×10^－3，340，3×10⁸；

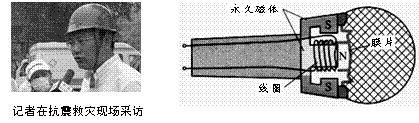

4．如图是一种话筒的示意图，当被采访者对着话筒说话时，膜片及与之相连的线圈在_______中运动，把声音信号转变成_______信号。

[答案]磁场，电
