15、质量为1kg的水，温度降低了20℃，求水放出的热量Q放。[c水=4.2×10³J/(kg·℃)]

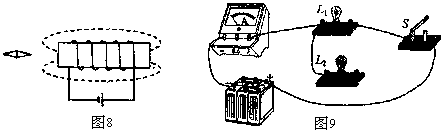

14、在图9电路中，有一根导线尚未连接，请用笔线代替导线补上，补上后使电键S能同时控制两盏灯。

13、在图8中，标出通电螺线管和小磁针的N、S极及磁感线的方向。

12、重为3N的小球静止在水平面上，用力的图示法在图7中画出它所受重力G。

11、在图6中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。

10、某小组同学研究动滑轮的使用特点，他们先用弹簧测力计缓慢提起钩码，如图5(a)所示，再分别用重力不同的动滑轮甲、乙、丙(G_甲>G_乙>G_丙)缓慢提起相同钩码，如图5(b)、(c)、(d)所示。请仔细观察图是的操作和弹簧测力计的示数，然后归纳得出结论。

(1)　　 比较图5(a)与(b)[或(a)与(c)，或(a)与(d)]两图可得：_________________________

________________________________________________；

(2)　　 比较图5(b)与(c)与(d)三图可得____________________________________________

__________________________________________________________。

9、在图4的示所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向左移动时，电压表V的示数将______________，电流表A与电流表A1示数的差值将_____________。(均选填“变大”、“不变”或“变小”)

图4　　　　　　　　　　　　　　　　

8、重为9.8N的木块漂浮在水面是且保持静止，木块所受浮力的大小为_______N，浸在水中的体积为___________m³。

7、若10s内通过某导体横截面的电量为2库，通过导体的电流为________A，此时导体两端的电压为6V，其电阻为______Ω。当该导体两端的电压为3V时，该导体电阻为_____Ω。

6、木块在大小为2N的水平拉力作用下，10s内在水平面上沿拉力方向前进1m，拉力功为________J，功率为_______w；若木块重5N，在此过程中重力对木块做功为________J。
