请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。

17．重为3牛的物体用细线悬挂在天花板上，用力的图示法在图8中画出它所受的重力G。

16．在研究大气压强的实验中，某小组将一根1米长的透明硬质细管装满水，管子上端封闭，下端浸在水槽中，发现管中的水不会流出，如图7(a)所示；换用较长的细管，重复实验，管中的水仍不会流出，如图7(b)所示；换用更长的细管，重复实验，管内水面静止后的位置分别如图7(c)、(d)所示。观察上述实验现象，归纳得出初步结论。

①由图7(a)［或(b)或(c)或(d)］可知：　　　　　　　　 (21)　　　　　　　　　 。

②由图7(b)与(c)与(d)可知：　　　　　　　　　　　　　 (22)　　　　　　　　　 。

15．在图6所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向左移动时，电流表A的示数将　 (19)　 ，电压表V与电压表V₁示数的差值将　 (20)　 。(均选填“变大”、“变小”或“不变”)

图6

14．某导体电阻为20欧，若通过该导体的电流为0.3安，则10秒内通过该导体横截面的电荷量　 (16)　 库，该导体两端的电压为　 (17)　 伏。当该导体两端电压为3伏时，该导体电阻为　 (18)　 欧。

13．木块在大小为5牛的水平拉力作用下，10秒内在水平面上沿拉力方向前进2米，拉力做功为 (13) 焦，功率为(14)瓦；若木块重15牛，在此过程中重力对水块做功为(15)焦。

12．“神舟七号”在发射升空的过程中，宇航员相对固定座椅是　 (10)　 的(选填“运动”或“静止”)。飞船搭载的“五星红旗”展示在太空，它的质量将　 (11)　 (选填“变大”、“变小”或“不变”)。飞船在太空中通过　 (12)　 把信息传输到地面指挥中心(选填“无线电波”或“声波”)。

11．国家文物局和测绘局最近对明长城进行了测绘，工作时测绘员以0.5米/秒的速度沿

直线做匀速运动，100秒内通过的距离为　 (7)　 米。烈日下测绘器材表面温度会升高，表明它的内能　 (8)　 (选填“增加”、“减少”或“不变”)，其内能的变化是通过　 (9)　 方式实现的(选填“做功”或“热传递”)。

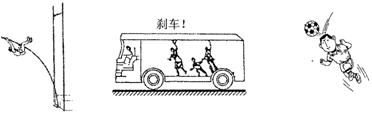

10．在图5所示的一些与物理相关的生活现象中，图5　 (4)　 主要表示力能使物体发生形变；图5　 (5)　 主要表示力能使物体的运动状态发生改变；图5　 (6)　 主要表示物体具有惯性。［均选填“(a)”、“(b)”或“(c)”］

(a)　　　　　　　　　　 (b)　　　　　　　　　 (c)

图5

　　 请将结果填入答题纸的相应位置。

9．家庭照明电路的电压为　 (1)　 伏，电灯与电灯之间是　 (2)　 的(选填“串联”或“并联”)，电能表是用来测量　 (3)　 能的仪表。

8．P、Q是同一直线上相距12米的两点，甲从P点、乙从Q点同时沿直线相向而行，它们运动的s-t图像如图4所示，分析图像可知　　　　　　　　　　　　　　　 (　　 )

　　　 　 A．甲的速度小于乙的速度　　　　　　　　　　　　 B．经过3秒，甲、乙相距4米

　　　 　 C．乙到达P点时，甲离Q点6米　　　　　　 D．甲到达Q点时，乙离P点2米
