24．(8分)如图所示，铁明同学向上跳台阶进行晨练，铁明重500N，在10s内匀速连跳12个台阶，每个台阶的高度为0.2m，在这个过程中，已知铁明克服摩擦做功为2800J，求在此过程中：(1)铁明竖直向上跳的平均速度是多大？(2)铁明克服重力做功是多少？(3)铁明做功的总功率是多大？

23．(5分)如图是某品牌饮水机，下表是它铭牌上的数据，现将热水包中1kg的水在12min内从30℃加热到90℃［水的比热容为4.2×10³J/(kg·℃)］求:

(1)在这个过程中水吸收多少热量?(2)饮水机加热过程中消耗的电能是多少?

　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　第23题图

22．我国现在生产的轿车都具有多项安全配置，即使有突发事件发生也能起到保护作用，如图所示：

(1)请你分析说明此轿车中“头枕”起了什么作用？

(2)除了安全带以外，轿车还有一种安全装置，即使在发生严重碰撞时，也能对人起到保护作用，这个安全装置是什么？

21．(3分)如图所示，S为发光点，由S发出的光经水面反射后通过P点，请你在图中画出入射光线、反射光线以及折射光线的大致方向。

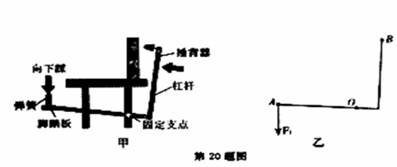

20．(3分)如图甲所示是小宇同学发明的捶背椅，当坐在椅子上的人向下踩脚踏板时，捶背器便敲打背部进行按摩。请你在图乙中画出踩下脚踏板敲打背部时，杠杆B点受到的阻力F₂、阻力臂L₂及动力臂L₁。

19．(3分)如图所示，是开关闭合后，小磁针在条形磁体和通电螺线管的共同作用下，在图中位置处于静止状态，请你根据条形磁铁的极性标出小磁针和通电螺线管的南、北极以及电源的正、负极。

18．建筑工地上，工人用如图所示的装置(由滑轮组和吊篮组成)将600N的的砖在6s内匀速提升2m，动滑轮重50N，吊篮重70N(不计绳重及摩擦)，下列判断正确的是

A．此装置由四段绳子承担物重

B．工人对绳的拉力为240N

C．工人提升砖做的有用功1200J

D．此装置对砖块做功的功率为360W

17.下列各项措施中为了减小压强的是

A.载重汽车安装较多轮子　　　 B.汽车轮胎上刻有花纹

C.冰鞋的刀刃磨的非常薄　　　 D.旱冰鞋下装有滚轮

16.如图所示电路,开关闭合后在滑动变阻器的滑片由中点向下滑动过程中,下列说法正确的是

A.灯泡的额定功率变小　 B.滑动变阻器消耗的电功率变小

C.电压表示数变大　　　 D.电流表A_1、A₂示数的差值保持不变

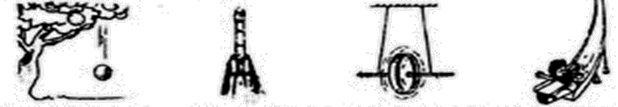

15. 如图所示各种现象中,属于动能转化为重力势能的是

A.苹果自由下落　　　 B.火箭加速上升　　　　　　　 C.滚摆上升　　　　　 D小孩滑下
