17．如图是一种可以改变收音机音量的电路元件结构示意图，a、b、c是固定的铜片，d是一段弧形电阻，e是一端连接在b上、另一端可在d上滑动的铜片。为使滑片e顺时针转动时音量增大(通过该元件的电流增大)，应将该元件的铜片b和铜片　　 接入电路(选填a或c)。

16．用图示的电路可以测定未知电阻R₁的阻值．已知电源电压恒定，

当单刀双掷开关S接a时，电流表的示数为0.3A；当S接b时，调节电阻箱R的旋盘，直到电流表示数又为0.3A为止，读取电阻箱的电阻值为60．则R₁的阻值为_____．

题25图　　　　　　　　　　　 题26图　　　　　　　　　　　 题27图

15．如右图是大型电子地磅的电路图。当称重物时，在压力作用下滑片P向下端滑动，变阻器连入电路的电阻变___，电流表的示数变___。这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量。

14．如右图，电源电压为6V，把电压表接在图中a、c两点间时，示数为4V；把电压表接在图中b、d两点间时，示数为3V，若已知R₃=4，则三只电阻值最小的那只电阻为________。

13．经过实验测定，人体是导体。下表是通过人体的电流值和相应的人体反应：

一个正常的人，皮肤干燥时两手间的电阻约为1×10⁵，当皮肤潮湿时，电阻可能降到1.5×10³，则皮肤潮湿时，只要在两手间加　　　 V电压就可能会使人有触电感觉。

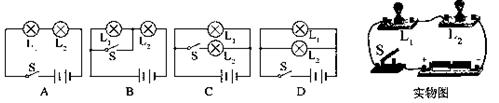

12．下列电路图与实物图一致的是(　 　)

10．右图是某种光电计数器的原理示意图，其中R₁的电阻值随着光照亮度的增大而减小，R₂为定值电阻。工件随传送带运动，使光源的光线间歇地照射R₁，A、B两点间的信号处理系统每获得高电压时计数一次。下列说法正确的是 (　　 )

A、光线照射R₁时，信号处理系统计数；

B、光线照射R₁时，信号处理系统不计数；

C、工件挡住光线，使R₁两端的电压变小；

D、工件挡住光线，使R₂两端的电压变大。

A、ΔU₁<ΔU₂ B、ΔU₁>ΔU₂ 　　　　　　　　　　　　　　　　　　　　　 C、ΔU₁=ΔU₂ D、无法判断

9．某小组在探究活动中，通过实践列出了白炽灯常见故障产生的原因与检修方法，下表给出了他们研究结果的一部分：

对于“灯泡不亮”的故障，从电路的状态来看，其可能原因可以概括成下列哪一类(　)

A、电路出现了短路　　 B、电路出现了断路 C、并联变成了串联　 D、电源正负极接反

8．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，则(　 )

A、U_AB>U_BC，I_AB<I_BC　 　 B、U_AB<U_BC，I_AB=I_BC

C、U_AB>U_BC，I_AB＝I_BC 　　　 D、U_AB＝U_BC，I_AB<I_BC

7．如右图电路，电源电压不变，开关S闭合。在滑动变阻器滑片P向右移动的过程中，以下判断正确的是(　 )

A、电压表示数不变　　　　　　 B、电压表示数变大

C、电压表示数变小　　　　　　 D、电压表示数先变大后变小
