33．小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V。改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中。

(1)实验过程中，移动变阻器滑片时，眼睛应注视＿＿＿＿(选填序号)；

A．变阻器滑片

B．电压表示数

C．电流表示数

(2)在丙图中，用笔线代替导线，将电压表正确连入电路；

(3)实验中，他所选择的变阻器是＿＿＿(选填序号)；

A．10Ω　0.5A

B．20Ω　1A

C．50Ω　2A

(4)乙图中阴影部分面积表示的科学量是＿＿＿＿＿；

(5)实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是＿＿＿＿＿＿＿＿＿。

答案：(1)B

(2)如图

(3)C

(4)电压

(5)电阻R处有断路

30．小敏设计了如图所示的实验。在桌子边上放一条形磁铁，用细线系一回形针缠在桌边适当位置的石头上，使回形针由于被磁铁吸引而与磁铁保持一段距离。将被探究的物体放入回形针与条形磁铁之间，如果出现＿＿＿＿＿现象，说明该物质是能阻断磁场的。小敏想探究的问题是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

答案：回形针掉落　什么物质可以阻断磁场

29．学校新近买了30套总质量为300千克的实验器材，每套一箱。实验员需要把这批实验器材搬运到15米高的实验室。

(1)该实验员在搬运中，对实验器材总共做功＿＿＿＿焦；

(2)假设他身体可以向外提供的功率P与所搬运物体的质量m的关系如图所示，每次他搬起箱子、放下箱子和下楼的时间t与所搬运物体的质量m关系如表所示，那么他搬完全部箱子，且回到开始搬运处，所用最短时间为＿＿＿＿秒(计算结果精确到0.1)。

答案：(1)4.5×10⁴　　(2)1518.2

28．如图是小敏自制的一个电磁跷跷板。小狗、小猫模型站在一个可绕光滑转轴的轻质杆上。它的工作过程是：当处于如图位置时，两触点接触，使电磁铁产生磁性，吸引衔铁，小猫端下降，两触点断开，电磁铁失去磁性，在小狗重力的作用下，小狗端下降，反复上述过程。

(1)如果小猫、小狗站立点离转轴的距离分别为7厘米和5厘米，小猫模型的质量为100克，则该跷跷板要能正常工作，小狗模型的重力应略大于＿＿＿＿牛；

(2)如该跷跷板电路连接正确、两触点接触良好，但不能正常工作，可以改进的方法是＿＿＿＿＿＿＿＿＿＿(只要写出一点即可)。

答案：(1)1.4　　(2)将小狗模型适当向左移动(或提高电源的电压，或适当增加小猫模型的质量等)

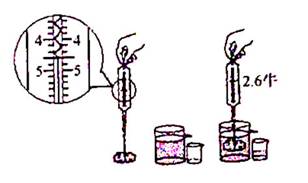

25．小敏在实验室进行了如图实验(所用弹簧秤的单位是牛)，先后用弹簧秤测物块在空气中和在盛满水的溢水杯中的重。

(1)物块受到水的浮力是＿＿＿＿牛；

(2)物块浸入溢水杯前后，杯底受到水的压强＿＿＿＿(选填“变小”、“不变”或“变大”)。

答案：(1)2　　(2)不变

23．2011年3月11日，日本本州东海岸附近发生了里氏9级强地震，并引发海啸，造成大量民众的死伤和财产的损失，也使福岛核电站损坏。目前，核电站是利用原子核＿＿＿＿时释放的核能转化成电能的原理建成的。

答案：裂变

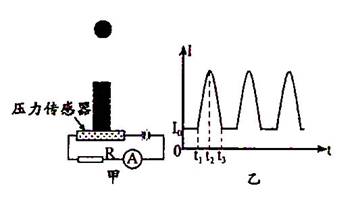

20．如图甲所示，质量不计的弹簧竖直固定在一压力传感器上，压力传感器是电阻阻值随受到压力的增大而减小的变阻器(压力不超过最大值)，压力传感器、电流表、定值电阻和电源组成一电路。压力传感器不受力时电流表示数是I₀。t＝0时刻，将一金属小球从弹簧正上方某一高度由静止释放，小球落到弹簧上压缩弹簧到最低点，然后又被弹起离开弹簧，上升到一定高度后再下落，如此反复。整个过程中，不计能量损失，电流表示数I随时间t变化的图像如图乙所示，则(　)

A．t₁时刻，小球动能最小

B．t₂时刻，弹簧的弹性势能最小

C．t₂-t₃这段时间内，弹簧的弹性势能先增加后减少

D．t₂-t₃这段时间内，小球增加的动能小于弹簧减少的弹性势能

答案：D

18．如图是已连接的一部分电路图，R₁＝5Ω，R₂＝20Ω。表中的结果与ab间、ac间、bc间的连接情况相符合的是(　)

答案：C

14．在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验。

①“测量物体的长度”时，多次测量

②“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量

③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量

④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值

上述实验中寻找普遍规律的是(　)

A．①②

B．①③

C．②③

D．②④

答案：C

11．如图，木块竖立在小车上，随小车一起以相同的速度向右作匀速直线运动。下列分析正确的是(　)

A．木块没有受到小车的摩擦力

B．木块运动速度越大，惯性也越大

C．木块对小车的压力与小车对木块的支持力是一对平衡力

D．当小车受到阻力突然停止运动时，如果木块与小车接触面光滑，木块将向右倾倒

答案：A
