16．(18分)如图所示；“U”形框架由两平行金属板A、B和绝缘底座P组成，在金属板A、B上同一高度处开有两个小孔M、N，并在M、N之间固定一绝缘光滑平板，整个装置总质量为M=1kg，静止在光滑水平面上．两平行金属板A、B组成的电容器的电容为C=6.25×10^-7F，金属板带电量为Q=0.2C，间距为d=0.1m．现有一电荷分布均匀的带电量为q=5×1 0^-5C，质量为m=1kg，长度为l=0.1m的绝缘橡胶棒以v₀=10 m/s的速度由右边小孔水平滑入“U”形框架中，设绝缘棒的电荷量对“U”形框架内的电场没有影响．问：

(1)橡胶棒是否能够全部进入“U”形框架内?

(2)“U”形框架的最终速度；

(3)橡胶棒与“U”形框架相互作用过程中系统增加的电势能．

15．(12分)如图所示，在y＜0的区域内存在匀强磁场，磁场方向垂直于xy平面并指向纸里，磁感应强度为B.一带负电的粒子(质量为m、电荷量为q)以速度v₀从O点射入磁场，入射方向在xy平面内，与x轴正向的夹角为θ.求：

(1)该粒子射出磁场的位置；

(2)该粒子在磁场中运动的时间.(粒子所受重力不计)

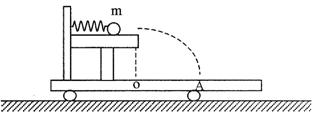

13．(10分)如图所示，在水平桌面上放一质量为 M 的玩具小车．在小车的水平平台上(小车的一部分)有一质量可忽略的弹簧，一端固定在平台上，另一端用一小球将弹簧压缩一定距离后用细线系住，用手将小车固定在桌面上，然后烧断细线，小球瞬间被弹出，落在车上的 A 点，OA＝L 。现让小车不固定静止而烧断细线，球落在车上的 B 点．O B＝K L(K＞1)，设车足够长，球不致落在车外．求小球的质量．(不计所有摩擦)

14(12分)t=0时，磁场在xOy平面内的分布如图所示.其磁感应

强度的大小均为B₀,方向垂直于xOy平面,相邻磁场区域

的磁场方向相反.每个同向磁场区域的宽度均为l₀.整个磁

场以速度v沿x轴正方向匀速运动.

(1)若在磁场所在区间，xOy平面内放置一由a匝线圈

串联而成的矩形导线框abcd,线框的bc边平行于x轴.

bc=l₀、ab=L,总电阻为R,线框始终保持静止.求(1)线框中产生的总电动势大小和导线中的电流大小;

(2)线框所受安培力的大小和方向.

12. (6分)利用单摆验证小球平抛运动规律，设计方案如图(a)所示，在悬点O正下方有水平放置的炽热的电热丝P，当悬线摆至电热丝处时能轻易被烧断；MN为水平木板，已知悬线长为L，悬点到木板的距离OO’＝h(h＞L)。

(1)电热丝P必须放在悬点正下方的理由是：　　　　　　　　　 。

(2)将小球向左拉起后自由释放，最后小球落到木板上的C点，O’C＝s，则小球做平抛运动的初速度为v₀ =　　　 _　 。

(3)在其他条件不变的情况下，若改变释放小球时悬线与竖直方向的夹角q，小球落点与O’点的水平距离s将随之改变，经多次实验，以s²为纵坐标、cosq为横坐标，得到如图(b)所示图像。则当q＝30°时，s为　　　　　 m；若悬线长L＝1.0m，悬点到木板间的距离OO^/为　　　　　 m。

3．由于多用电测电阻误差较大，为了精确测定2中的待测电阻，某同学设计了如图-3所示的测量电路

(1)根据该电路，简要说明该同学的实验步骤：

①　　　　　　　　　　　　　　　　 。

②　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

③　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

④　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　

(2)在图4中将实验实物图连接起来

2．某同学在测量另一电阻时，电表的读数如图-2，则待测电阻阻值为　　　 。

11．(12分)1．如图-1为一多用电表示意图,其中K为选择开关,T为调零电阻，该多用电表的电阻测量档共有×1、×10、×100、×1k四个档次，现用该表测量一大约为3kΩ的电阻,测量的部分操作步骤如下,请在横线上填写相关内容：

(1)调节选择开关K,使它的尖端指向　　　　　 ；

(2)将红、黑表笔分别插入正、负插孔中，表笔相互接触，调节　　　　 ，使电表指针指向右侧刻度为0的位置

(3)最后读出待测电阻的阻值

10.质点在合力 F 的作用下，由静止开始做直线运动，其合力随时间变化的图象如图所示，则有关该质点的运动，以下说法正确的是

A．质点在前2秒内合力的功率恒定，后2秒内合力的功率减小

B．质点在后2秒内的加速度和速度越来越小

C．质点在后2秒内的加速度越来越小，速度越来越大

D．设2秒末和4秒末的速度分别是 V₂ 和 V₄，则质点在后2秒内的平均速度等于(V₂+V₄)/2

第Ⅱ卷(非选择题，共70分)

9.科学研究发现，在月球表面：①没有空气；②重力加速度约为地球表面的l／6；③没有磁场。若宇航员登上月球后，在空中从同一高度同时释放氢气球和铅球，忽略地球和其他星球对月球的影响，以下说法正确的有　

A．氢气球和铅球都处于失重状态；　　　

B．氢气球将向上加速上升，铅球加速下落；

C．氢气球和铅球都将下落，且同时落地；　

D．氢气球和铅球都将下落，但铅球先落到地面

8．如图所示电路，开关S原来是闭合的，当R₁、R₂的滑片刚好处于各自的中点位置时，悬在空气平行板电容器C两水平极板间的带电尘埃P恰好处于静止状态。要使尘埃P向下加速运动，下列方法中可行的是

A．把R₁的滑片向左移动　　　 B．把R₂ 的滑片向左移动

C．把R_2­­的滑片向右移动　　　 D．把开关K断开
