5.解析：(1)棒ab在两磁场中切割磁场产生的电动势E=BLv=10 V．则棒ab中的感应电流大小均为。

流过导体棒ab的电流随时间变化规律如图所示．

(2)电流流过ab棒的电流周期为T=6×10^-3s，由，得。

4.　　　 答案：B

3.　　　 答案：A

2.　　　 答案：B

1.　　　 答案：D

5. 平行轨道PQ、MN两端各接一个阻值R₁=R₂＝8Ω的电阻，轨道间距L=1 m,轨道很长，本身电阻不计．轨道间磁场按如图所示的规律分布，其中每段垂直纸面向里和向外的磁场区域宽度均为2 cm，磁感应强度的大小均为B=1 T，每段无磁场的区域宽度均为1 cm，导体棒ab本身电阻r=1Ω，与轨道接触良好．现使ab以v=10 m/s向右匀速运动．求：

(1)当导体棒ab从左端进入磁场区域时开始计时，设电流方向从a流向b为正方向，请画出流过导体棒ab的电流随时间变化关系的i－t图象．

(2)整个过程中流过导体棒ab的电流为交变电流，求出流过导体棒ab的电流有效值．

4．电磁感应现象揭示了电和磁之间的内在联系，根据这一发现，发明了许多电器设备。下列电器设备中，哪个没有利用电磁感应原理　 　()

A.动圈式话筒　　 B.白炽灯泡　　　 C.磁带录音机　　 D.日光灯镇流器

3．如图所示，两根相距为l的平行直导轨ab、cd、b、d间连有一固定电阻R，导轨电阻可忽略不计。MN为放在ab和cd上的一导体杆，与ab垂直，其电阻也为R。整个装置处于匀强磁场中，磁感应强度的大小为B，磁场方向垂直于导轨所在平面(指向图中纸面内)。现对MN施力使它沿导轨方向以速度v(如图)做匀速运动。令U表示MN两端电压的大小，则 (　　 )

　　 A．流过固定电阻R的感应电流由b到d

　　　　 B．流过固定电阻R的感应电流由d到b

　　　　 C．流过固定电阻R的感应电流由b到d

　　　　 D．流过固定电阻R的感应电流由d到b

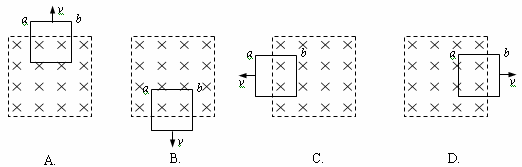

2．粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行。现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移出过程中线框一边a、b两点间的电势差绝对值最大的是　　 　　　(　 )

1．光滑曲面与竖直平面的交线是抛物线，如图所示，抛物线的方程是y=x²，下半部处在一个水平方向的匀强磁场中，磁场的上边界是y=a的直线(图中虚线所示)，一个小金属环从抛物线上y=b(b>a)处以速度v沿抛物线下滑，假设抛物线足够长，金属环沿抛物线下滑后产生的焦耳热总量(　 )

A. mgb　　　　 B. mv²

C. mg(b一a)　 D. mg(b一a)+mv²
