25. 在图21电路中，电阻R₁的阻值为10Ω．闭合电键S，电流表A_l的示数为0.3A，电流表A的示数为0.5A．求：(1)通过电阻R₂的电流．(2)电源电压．(3)电阻R₂的阻值．

24. ．如图20所示电路中，R₁=10Ω． 当开关S闭合时，电流表示数为0.2A，电压表示数为4V． 求：(1)电源电压；(2)R₂的阻值．

22.电阻是导体本身的一种属性，它的大小决定于导体的材料、长度、横截面积。实验证明：在温度不变时，导体的电阻跟它的长度成正比，跟它的横截面积成反比。长1m、横截面积为1mm²的导线的电阻值叫做材料的电阻率。如果用R表示导线的电阻，l表示导线的长度，S表示导线的横截面积，ρ表示导线的电阻率，则ρ＝_________________。　

(1)下表列出了一些材料在20℃时的电阻率。如果小红家里要安装输电线，综合考虑各种因素，选用___________材料更合适。

(2)滑动变阻器的电阻线是用镍铬合金制作，若用横截面积为0.5mm²的镍铬合金线制作一个最大电阻值为50Ω的滑动变阻器，需要的镍铬合金线的长度为______________.

21. 现有两个电阻元件，其中一个是由金属材料制成的，它的电阻随温度的升高而增大，而另一个是由某种半导体材料制成的，其电阻随温度的升高而减小。现将其中一个元件Ro进行测试，如图18所示测得其电流与加在它两端的电压值，测试数据如下表所示。

(1)根据表中数据，判断元件R₀可能是由上述哪类材料制成的，并简要说明理由。

(2)分析表中数据，写出元件R。的I和U之间的关系式。

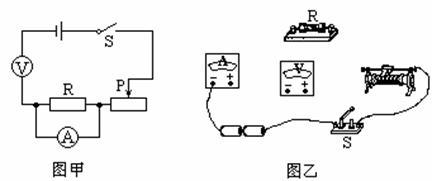

20.在回顾探究“导体中电流跟导体两端的电压的关系”时，小红画出了实验电路图如图17甲所示。其中有两处错误，请你把错误之处圈出来，并在原图上改正，然后按照改正的电路图将图17乙所示的实物连接完整。

19. 图15是两个电阻串联的示意图．请在图中“等号”的右边画出两个电阻串联后的总电阻示意图，并在右边方框内用文字说明串联电路的总电阻大于各串联导体电阻的道理．如图16所示，在甲、乙两个“O”内选填“灯泡”和”电流表”的符号，使两灯组成并联电路．

16. 在图12所示的电路中，电源电压为3V，当开关S₁、S₂都闭合时，则　　( 　　)

A．电压表的示数为3V　　　　 B．电流表将被烧坏

C．灯L₁不亮，灯L₂亮　　　 D．两只灯都将被烧坏

A.光线照射R₁时，信号处理系统计数　

B. 光线照射R₁时，信号处理系统不计数

D. 工件挡住光线，使R₁两端的电压变大

A．可能L₁开路　　　　　　 B．可能L₂短路

C．可能 V₁和V₂所选量程不相同，L₁短路

D．可能 V₁和V₂所选量程不相同，电路各处完好

15. 如图11所示，当闭合开关

S后，电路中最容易损坏的是(　　 )

A．灯泡L

C．电压表V₁

14. 如图10是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L₁亮，灯L₂不亮，电流表和电压表均有读数．则故障原因可能是(　　 )

A．L₁断路B．L₁短路　　

C．L₂断路　

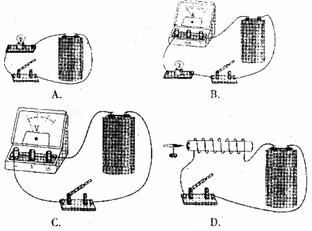

13.实验室有一种电池，林雨为辨认其正负极设计了几种方案如图9所示。其中不可以判断的是　　　 (　　 )
