22．有两个力F₁=20N、F₂30N作用在同一点上，F₁向东、F₂向北。请在答卷的框内画F₁、F₂的图示(要有标度和方位指向等)

21．(10分)在平直的路面上，A车从静止开始以2m/s²的加速度追赶前方7m的B车，B车正以10m/s的速度匀速行驶，5s后B车以1m/s²的加速度加速前行，A车的加速度不变，最终A车追上了B车。试求：

(1)A车追上B车时，A车的速度多大？

(2)追上B车前，B车的总位移是多大？

20．(6分)一火车徐徐进站时做匀减速运动，经40s停下，期间运动了200m，求其加速度的大小。

19．在图4中，在前4s内，铜球的位移与时间函数关系是

x=　　　　 (m)，在第2s内铜球的位移为　　　　 m(保留3位有效数)。

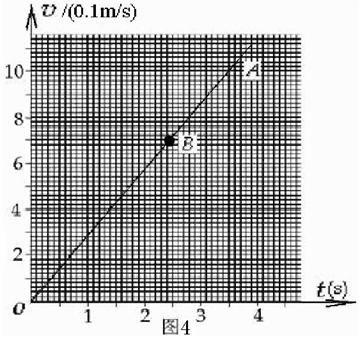

18．一大铜球沿着斜面向下运动的速度图像如图4所示，当t=t_B时，铜球的速度v_B=　　　 ，前3s内铜球的平均加速度=

　　　 (保留3位有效数)。

17．在“探究小车速度随时间变化的规律”的实验中，在一条用电火花计时器打出的纸带上取八个计数点0，1，2，3，4，5，6，7。相邻两个计数点之间都有3个打点(自然点)，测得连续相邻两个计数点之间的距离分别是2.11cm、2.90cm、3.70cm、4.49cm、5.30cm、6.10cm、6.91cm，则小车的加速度为　　　 m/s²，打2号计数点时小车的速度是　　 m/s，打7号计数点时小车的速度是　　　 m/s(保留3位有效数)。

16．某人在电梯开始匀加速上升时计时，3s后电梯匀速运动，再经9s电梯后开始匀减速运动，整个过程中电梯运动时间为13s，上升高度是44m。电梯匀加速上升与匀减速运动的加速度的大小之比等于　　　 ，电梯的最大速度是　　　 m/s。

15．以72km/h的速度行驶的汽车，制动后做匀减速运动，在2s内行驶30m，则汽车的加速度的大小是　　 m/s²，制动后第5s末汽车的速度是　　　 m/s。

14．从我校教工宿舍10号楼(地上20层，地下1层，设平均每层高约为4.0m)的楼顶释放一铅球(注意安全)，铅球下落时间约为　　　　 　，落地前铅球的最大速度约为　　　　 m/s。(g取10 m/s²)

13．某人沿着边长为 a的正方形路道走了1.5圈的过程中，他走的路程为　　　　 ，位移的大小为　　　　　 。
