14、右图中图线①表示某电池组的输出电压一电流关系，图线②表示其输出功率一电流关系．该电池组的内阻为＿＿＿＿＿Ω．当电池组的输出功率为120W时，电池组的输出电压是＿＿＿＿＿V．[微软用户14]　

　 　 15、利用图1所示的电路测量电流表mA的内阻R_A。图中R₁、R₂为电阻，K₁、K₂为电键，B是电源(内阻可忽略)。

　　 ①根据图1所给出的电路原理图，

在图2的实物图上连线。　　　　　　　

　 ②已知R₁=140Ω，R₂=60Ω。当电键K₁闭合、K₂断开时，电流表读数为6.4mA；当K₁、K₂均闭合时，电流表读数为8.5mA。由此可以求出R_A=　　　 Ω。(保留2位有效数字)[s15]　

13、如图，带电量为+q的点电荷与均匀带电薄板相距为2d，点电荷到带电薄板的垂线通过板的几何中心．若图中a点处的电场强度为零，根据对称性，带电薄板在图中b点处产生的电场强度大小为＿＿＿＿＿＿，方向＿＿＿＿＿＿．(静电力恒量为k)[微软用户13]　

12、如图，质量为M、长度为l的小车静止在光滑的水平面上。质量为m的小物块放在小车的最左端。现在一水平恒力F作用在小物块上，使物块从静止开始做匀加速直线运动，物块和小车之间的摩擦力为f。经过时间t，小车运动的位移为s，物块刚好滑到小车的最右端。(　　 )　　　　　　　　　　　　　　 [s12]　

A．此时物块的动能为(F－f)(s+l)

　　　 　 B．此时物块的动量为Ft

　　　 　 C．这一过程中，物块和小车增加的机械能为Fs

　　　 　 D．这一过程中，物块和小车产生的内能为fl

11、室内有几种用电器，1.5kw的电煮水器，200w的电冰箱，750w的取暖器，350w的电视机和2kw的空调器，如果进线处有13A保险丝，供电电压为220V，下列情况中不能同时使用的是[s11]　

A．电煮水器和电冰箱　 　　　　　　B．取暖器和空调器

C．煮水器和空调器　　　　 　　　　　D．电冰箱、电视机和空调器

10、对于一定质量的气体，可能发生的过程是[微软用户10]　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 A．等压压缩，温度降低　　　　　 B．等温吸热，体积不变

　　　　　 C．放出热量，内能增加　　　　　　　　　　　 D．绝热压缩，内能不变

8、如图所示电路中，a、b、c三只小灯泡均发光，

当把变阻器R的滑片P向下滑动时，三只灯泡的明暗变

化是(　　 )[s8]　

A．a、b灯变暗，c灯变亮　　 B．a、c、灯变暗，b灯变亮

C．a、b、c灯都变暗　 　　　　D．a灯变暗，b、c灯变亮

　　　 9、 图中a、b是两个点电荷，它们的电量分别为Q₁、Q₂，MN是ab连线的中垂线，P是中垂线上的一点。下列哪中情况能使P点场强方向指向MN的左侧？[微软用户9]　

　　　　　 A．Q₁、Q₂都是正电荷，且Q₁<Q₂

　　　　　 B．Q₁是正电荷，Q₂是负电荷，且Q₁>|Q₂|

　　　　　 C．Q₁是负电荷，Q₂是正电荷，且|Q₁|<Q₂

　　　　　 D．Q₁、Q₂都是负电荷，且|Q₁|>|Q₂|

7、[s7]　

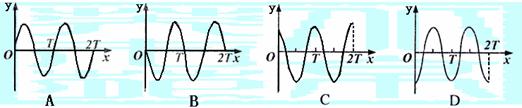

6、如图所示，波源S从平衡位置y=0开始振动，运动方向竖直向上(y轴的正方向)，振动周期T=0.01s,产生的简谐横波向左、右两个方向传播，波速均为v=80m/s.经过一段时间后，P、Q两质元已开始振动。已知距离SP=1.2m，SQ=2.6m，若以Q质元开始振动的时刻作为计时的零点，则P质元的振动图象是(　　 )[s6]　

5、油酸的摩尔质量为M，密度为ρ。一滴油酸的质量为m，它在液面上扩散后的最大面积为S，已知阿伏加德罗常数为N_A。下面是四种表达式： [s5]　

　　　 ①油酸分子的直径d=　　　　　　　　　　　　 ②油酸分子的直径d=

　　　 ③油滴所含的分子数n=N_A　　　　　　　　 ④油滴所含的分子数n= N_A

　 其中正确的是：　　　　 A．①③　　 B．②③　　 C．①④　　　　　 D．②④

3、如图所示，质量均为m的两小球A、B用长度为L的细线悬挂在天花板的O点，现A、B之间也用长为L的细线将连起来，用一水平力F拉B球，使OA细线处于竖直位置，A、B， B、C， A、C之间的细线都处于拉直状态，则此时拉力F多大? [s3]　

　　 　A 、　　 B、　　 C、mg　　 D、

　 4、如图所示，L为竖直、固定的光滑绝缘杆，杆上o点套有一质量为m、带电量为－q的小环，在杆的左侧固定一电荷量为+Q的点电荷，杆上a、b两点到+Q的距离相等，oa之间距离为h₁，ab之间距离为h₂，使小环从图示位置的o

点由静止释放后，通过a点的速率为。则下列说法

正确的是　　 [s4]　

　　　 　A．小环通过b点的速率为

　　　 　B．小环从o到b，电场力做的功可能为零

　　　 　C．小环在oa之间的速度是先增大后减小

　　　 　D．小环在ab之间的速度是先减小后增大
