13、(12分)如图所示的电路中，电阻，，电源的电动势E=12V，内电阻r=1Ω，理想安培表的读数I=0.4A。求电阻的阻值和它消耗的电功率。

11、(6分)如图所示，用半偏法测量一只电流表的内阻，下面所列的各组主要操作步骤及

排列次序正确的是(　　 ).

A、闭合S₁，调节R₁到电流表满偏，闭合S₂，调节R₂到电流表半偏，读出R₂的阻值

B、闭合S₁，调节R₁到电流表满偏，闭合S₂，调节R₁到电流袁半偏，读出R₂的阻值

C、闭合S₁、S₂，调节R₁到电流表满偏，调节R₂到电流表半偏，读出R₂的阻值

D、闭合S₁、S₂，调节R₂到电流表满偏，调节R₁到电流表半偏，读出R₂的阻值

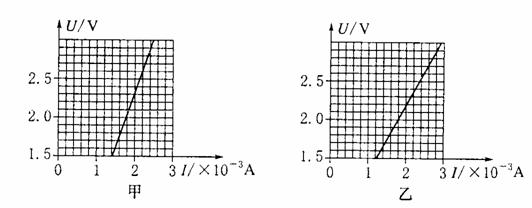

12﹑(10分)甲、乙两个同学使用完全相同的器材用伏安法测量同一未知电阻R_x的阻值，给定器材为：待测电阻R_x；电流表mA(量程0-5mA，内阻约为10Ω)；电压表V(量程为0-3v，内阻约为3000Ω)；最大阻值为1700Ω的滑动变阻器；电源E(电动势约3V)；开关S、导线若干，甲、乙两个同学的测量的数据处理结果分别如图甲、乙所示。

(1)由图甲得R_x=　　；由图乙得R_x=　　；

(2)在图丙、丁的虚线线框中分别画出甲、乙两同学所用的完整测量电路，并由测量结果判定；　　同学测量结果较为准确。

10、在下列四个日光灯的接线图中(S为启动器，L为镇流器)，正确的是 (　　 )　　　　　

第Ⅱ卷(非选择题，共60分)

9、如图所示，正方形区域abcd中有一匀强磁场，磁感应强度B的方向垂直于纸面向里。一个氢核从ad边的中点M沿着纸面垂直于ad边，以一定的速度射

入磁场，正好从ab边中点N射出。现将磁场的磁感应强度变为原来

的，其他条件不变，则这个氢核射出磁场的位置是(　 　 )

A、a点　　　　　　　　　 B、b点

C、在N、a之间某点　　　 D、在N、b之间某点　

8、如图所示，在水平面内固定一个“U”形金属框架，框架上置一金属杆ab，不计它们间的摩擦，在竖直方向有匀强磁场，则(　 　　 )

A、若磁场方向竖直向上并增大时，杆ab将向右移动

B、若磁场方向竖直向上并减小时，杆ab将向右移动

C、若磁场方向竖直向下并增大时，杆ab将向右移动

D、若磁场方向竖直向下并减小时，杆ab将向右移动

7、传感器是一种采集信息的重要器件．如图所示电路为测定压力的电容式传感器，A为固定电极，B为可动电极，组成一个电容大小可变的电容器．可动电极两端固定，当待测压力施加在可动电极上时，可动电极发生形变，从而改变了电容器的电容。下列说法中正确的是(　 　)

A、当待测压力增大时，则电容器的电容将减小；

B、闭合K，当待测压力增大时，则有向右的电流通过R；

C、断开K，当待测压力减小时，则电容器所带的电量减小；

D、断开K，当待测压力减小时，则两极板问的电势差增大

5、下列关于静电场的说法中正确的是(　 )

A、在孤立点电荷形成的电场中没有电场强度相同的两点，但有电势相等的两点

B、正电荷只在电场力作用下，一定从高电势向低电势处运动

C、电场强度为零处，电势不一定为零；电势为零处，电场强度不一定为零

D、初速度为零的正电荷在电场力作用下不一定沿电场线运动

　6、如图所示,将一个与匀强磁场垂直的正方形单匝线圈从磁场中匀速拉出的过程中,拉力做功的功率(　　 )

A、与匀速运动速度成正比　　

B、与线圈的边长成正比

C、与导线的电阻率成正比

D、与导线横截面积成正比

4、关于气体的压强,下列说法正确的是 (　 　)

A、气体的压强是由气体分子间的吸引和排斥产生的

　 B、气体分子的平均速率增大，气体的压强一定增大

　C、气体的压强等于器壁单位面积、单位时间所受气体分子冲量的大小

D、当某一容器自由下落时，容器中气体的压强将变为零

3、用伏安法测灯泡电阻时，若将电流表和电压表的位置接成如图所示电路，可能出现的情况是(　　 ).

A、电流表烧坏　　 B、电压表示数为零

C、灯泡不亮　　　 D、灯泡烧坏

2、如图所示，是一列简谐横波在某时刻的波形图。若此时

质点P正处于加速运动过程中，则此时(　 　 )

A、质点Q和质点N均处于加速运动过程中

B、质点Q和质点N均处于减速运动过程中

C、质点Q处于加速运动过程中，质点N处于减速运动过程中

D、质点Q处于减速运动过程中，质点N处于加速运动过程中
