18.(17分)如图14甲所示，放置在水平桌面上的两条光滑导轨间的距离L＝1m，质量m=1kg的光滑导体棒放在导轨上，导轨左端与阻值R=4Ω的电阻相连，导轨所在位置有磁感应强度为B＝2T的匀强磁场，磁场的方向垂直导轨平面向下，现在给导体棒施加一个水平向右的恒定拉力F，并每隔0.2s测量一次导体棒的速度，乙图是根据所测数据描绘出导体棒的v－t图像.(设导轨足够长)求：

(1)力F的大小.

(2)t=1.6s时，导体棒的加速度.

(3)若1.6s内导体棒的位移X＝8m，试计算1.6s内电阻上产生的热量.

17．(16分)一带正电的粒子，质量为m，电量为q，以速度V₀沿X正方向射入一正方形的区域，如图13所示，若区域的边长为L.试求：(粒子重力不计)

(1)区域内存在着匀强磁场，粒子以速度V₀从B点沿Y正方向射出，求该区域中磁感应强度大小与方向.

(2)区域内存在着匀强磁场，粒子以速度V₀从C点沿X负方向射出，求该区域中磁感应强度大小.

(3)区域内存在着匀强电场，粒子以速度V₀从B点沿Y正方向射出，求该区域中电场强度的大小和方向.

16．(16分)如图12所示，边长为L₁=0.2m和L₂＝0.1m的矩形线框放在磁感应强度为B＝10T的匀强磁场中，线框与阻值R＝5Ω的电阻连接，线框以50rad/s的角速度绕垂直磁场的轴OO′ 转动，线框和导线的电阻都不计.求从图示位置转过90°的过程中：

(1)电阻R上产生的热量.　　(2)电阻R上通过的电量.

15.(15分)保护自然环境，开发绿色能源，实现旅游与环境的协调发展.某植物园的建筑屋顶有太阳能发电系统，用来满足园内用电需要.已知该发电系统的输出功率为1.0×10⁵W，输出电压为220V.求：

(1)按平均每天太阳照射6小时计，该发电系统一年(365天计)能输出多少电能.

(2)该太阳能发电系统除了向10台1000W的动力系统正常供电外，还可以同时供园内多少盏功率为100W，额定电压为220V的照明灯正常工作.

(3)由于发电系统故障，输出电压降为110V，此时每盏功率为100W、额定电压为220V的照明灯消耗的功率等是其正常工作时的多少倍.

14.(12分)如图11所示的曲线表示某一电场的电场线(未表明方向)，把一带电荷量为2×10^-8C的正点电荷从A点移至B点时，电场力做了6×10^-4J的功，且在B点受到电场力为4×10^-6N，试求：

(1)在图中标出每根电场线的方向并求出B的场强.

(2)该电荷从A点移至B点电势能改变了多少.

(3)该电荷在A、B两点中哪一点时的电势能大.

(4)A、B两点的电势差是多少.

13.(10分)如图10所示,在真空中用等长的绝缘丝线分别悬挂两个点电荷A和B,其电荷量分别为+q和-q.在水平方向的匀强电场作用下,两悬线保持竖直,此时A、B间的距离为L.求该匀强电场场强的大小和方向.(已知静电引力常数为K)

11.(14分)

(1).按照有效数字规则读出下列电表图8、图9的测量值.

① 接0~3V量程时读数为________　　　 V.　 　② 接0~15V量程时读数为_______　　　　 V.　　 　

③ 接0~3A量程时读数为_______　　　 A. 　④ 接0~0.6A量程时读数为______　　　　 A.

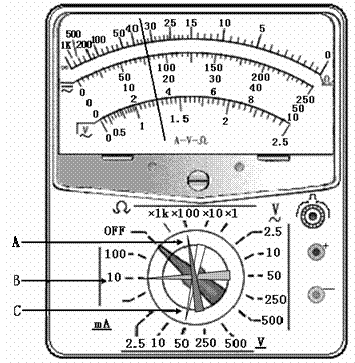

(2).多用电表表头的示意图10如下.

① 当指针位置如图中A三角箭头所示,则测量的是______　　 ,测量结果为___________.

② 当指针位置如图中B三角箭头所示,则测量的是______　　 ,测量结果为___________.

③ 当指针位置如图中C三角箭头所示,则测量的是______　　 ,测量结果为___________.

④ 当指针位置如图中A三角箭头所示,正确操作后发现指针的偏转角很小,那么接下来的操作步骤应该依次为:(Ⅰ)______,(Ⅱ)_________,(Ⅲ)__________. 测量结束后应将选择开关拨到OFF.

⑤ 无论用多用电表进行何种(直流)测量，电流都应该从红表笔经______　 插孔流入电表.

11．(10分)

(1)(5分)下列关于“探究变压器线圈两端的电压与匝数的关系”实验的说法中，正确的是　 (填字母) 　

A．可选用铅蓄电池作为电源　　　　　　　 B．最好选用低压交流电源

C．用多用电表测电压时应选用直流电压挡　 D．测量未知输出电压时，应先选用最大量程挡试测

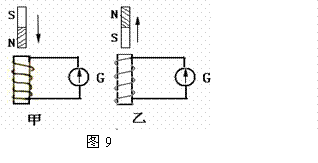

(2)(5分)如图9所示为某位同学在做楞茨定律实验时的示意图,两个图示中灵敏电流计的结构和接法完全相同. 当条形磁铁向下插入线圈时, 甲图中灵敏电流计的指针向左偏;当条形磁铁向上拨出线圈时, 乙图中灵敏电流计的指针向___　　 偏. (填左. 右)

10．如图7所示，一理想变压器的原线圈匝数n₁=1000匝，副线圈匝数n₂=200匝，交流电源的电动势e=311 sin(100πt) V(不考虑其内阻)，电阻R=88Ω，电压表和电流表对电路的影响可忽略不计

A．电压表的示数为62.2 V　　　　 　　

B．电流表的示数为2.5 A

C．通过R的电流最大值为0.5 A　　　　　　　

D．变压器的输入电功率为22 W

第Ⅱ卷(非选择题 共 110 分)

9.在如图6所示的实验电路中，带铁芯的、电阻较小的线圈L与灯A并联，当合上电键K，灯A正常发光.试判断下列说法中哪些是正确的

A．当断开K时，灯A立即熄灭

B．当断开K时，灯A突然闪亮后熄灭

C．若用电阻值与线圈L相同的电阻取代L接入电

路，当断开K时，灯A立即熄灭

D．若用电阻值与线圈 L相同的电阻取代L接入电

路，当断开K时，灯A突然闪亮后熄灭
