15.某带电粒子从图中速度选择器左端由中点O以速度v₀向右射去，从右端中心a下方的b点以速度v₁射出；若增大磁感应强度B，该粒子将打到a点上方的c点，且有ac=ab，则(不计重力)

A.该粒子带负电； B. 该粒子在c时的速度为

C.若该粒子从a点以速度v₀向左射入，可从o点射出

D.无论何粒子从中点O以速度v₀向右射去，一定会从b射出

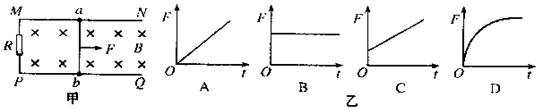

14．如图甲所示，平行导轨MN、PQ水平放置，M、P间接阻值为R的固定电阻。金属棒ab垂直于导轨放置，且始终与导轨接触良好。导轨和金属棒的电阻不计。匀强磁场方向垂直导轨所在平面。现用垂直于ab棒的水平向右的外力F，拉动ab棒由静止开始向右做匀加速直线运动。则图乙中哪一个能够正确表示外力F随时间变化的规律

13．如图甲所示，闭合导体线框abcd从高处自由下落，落入一个有界匀强磁场中，从bc边开始进入磁场到ad边即将进入磁场的这段时间里，在图乙中表示线框运动过程中的感应电流-时间图象的可能是

12.如图所示,两根光滑的金属导轨,平行放置在倾角为θ斜面上,导轨的左端接有电阻R,导轨自身的电阻可忽路不计。斜面处在一匀强磁场中,磁场方向垂直于斜面向上。质量为m,电阻可不计的金属棒ab,在沿着斜面与棒垂直的恒力F作用下沿导轨匀速上滑,并上升h高度,如图所示。在这过程中：

A． 恒力F作的功等于整个电路增加的电能

B．作用于棒上各力的合力的功等于mgh与电阻R上发出的焦耳热之和

C．恒力F与安培力的合力所作的功等于金属棒机械能的增量

D．恒力F与重力的合力所作功等于电阻R上发出的焦耳热

11．如图所示，用绝缘细丝线悬吊着的带正电小球在匀强磁场中做简谐运动，则

A．当小球每次通过平衡位置时，动能相同

B．当小球每次通过平衡位置时，动量相同

C．当小球每次通过平衡位置时，丝线的拉力相同

D．撤消磁场后，小球摆动的周期不变

10. 图中，在两根平行长直导线M、N中，通入同方向同大小的电流，导线框abcd和两导线在同一平面内，线框沿着与两导线垂直的方向，自右向左在两导线间匀速移动，在移动过程中，线框中感应电流的方向为

(A)沿abcda不变　　　　　 　(B)沿adcba不变

(C)由abcda变成adcba　　 (D)由adcba变成abcda

9．如图所示，正方形导线框在水平恒力F作用下向右平移，并将穿过一有界匀强磁场，磁场宽度大于线框边长，ab边进入磁场时，线框的加速度为零，比较线框进入磁场过程与穿出磁场过程(不含全在磁场中的过程)，下列说法中正确的是

A．力F做功相等　　　　　 B．线框中感应电流方向相反

C．通过线框某一截面的电量不同　 D．穿出过程线框中产生的焦耳热多

7．电路如图所示，a、b是两个完全相同的灯泡，L是一个直流电阻可不计而自感系数很大的自感线圈．下列说法中正确的是

A．开关s合上瞬间，A、B两灯同时亮起来

B．s合上稳定后，A、B同时亮着

C．s断开瞬间，A、B同时熄灭

D．s断开瞬间，B熄灭，A先闪亮一下然后渐渐熄灭

　8．如图所示，有一重力为G的带电小球，从两竖直的带等量异种电荷的平行板的上方高h处自由落下，两板之间还有匀强磁场，磁场方向垂直纸面向里，则小球在通过正交的电磁场的过程中(　 )

A．一定做曲线运动　　　　　　　 B．可能做匀速直线运动

C．可能做匀加速直线运动　　　　 D．可能做变加速直线运动

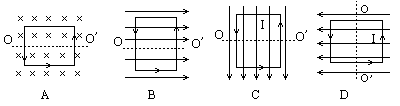

6. 如图所示，四个放在匀强磁场中的通电线圈，能够由图示位置开始绕转动轴OO'发生转动的是

5.一根有质量的金属棒MN，两端用细软导线连接后悬挂于a、b两点．棒的中部处于方向垂直纸面向里的匀强磁场中，棒中通有电流，方向从M流向N，此时悬线上有拉力．为了使拉力等于零，可

A．适当增大磁感应强度 　　 B．使磁场反向

C．适当增大电流强度　 　　　　 D．使电流反向
