14．电阻R₁、R₂、R₃的伏安特性曲线如图所示，若将它们串联后接入电路，则它们的电压之比U₁∶U₂∶U₃=　　 。它们的电功率之比P₁∶P₂∶P₃=　　 。

13．如图展示了等量异种点电荷的电场线和等势面，从图中我们可以看出，A、B两点的场强　 、电势　　 ，C、D两点的场强　　　 、电势　　 (以上四空均填“相同”或“不同”)。

12．已知金刚石密度为，在一块体积是V的金刚石内含有碳原子个数是　　　　 (设碳的摩尔质量为M，阿伏加德罗常数为N_A)。

11.如图是某弹簧振子的振动图象，由图象知振动周期为　　 s，图中A、B、C、D、E各点对应的时刻中，动能最大的点是　　 。

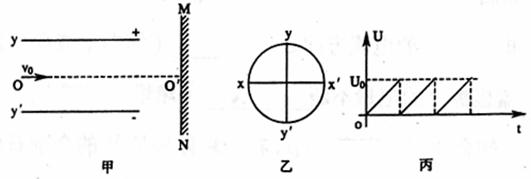

22．(10分)有一种电子仪器叫示波器，可以用来观察电信号随时间变化的情况。图甲是其 结构的一部分。是一对平行金属板，板长为l，两板间距离为d。MN是圆形荧光屏(正面如图乙)，它距平行金属板左端的距离为D。现有电子束以初速度连续不断地从板左端沿着与两板平行的轴线进入两板间。

(1)若在两板上加有恒定的电压U₀，则电子打在荧光屏上的位置偏离轴线多远？

(2)若在两板上改加如图(丙)所示的随时间变化的电压。则由于视觉暂留和荧光物质的残光特性，则电子打在荧光屏上后会形成一个什么图形？其范围如何？(设电子质量为m，电量为e，较大，每个电子穿过两板的时间极短，不计电子重力)

命题说明

本试题是依据人民教育出版社出版出版的全日制普通高级中学教科书(必修加选修)物理第二册命题，考查范围为第十章-第十四章。

21．(8分)如图所示电路中，R₁＝R₂＝R₃＝，当S接通

时，电压表的示数为1V，当电键S断开时，电压表的示数

为0.8V，求：电源电动势E及内阻r？

20．若某同学在用伏安法测电池电动势的实验中记录的数据如下：

①根据这些数据，在坐标上选择适当的坐标轴，并在右面方格纸上画出图线；

②根据图线可知：电源电动势E＝　　　　 V，内阻r＝

　　 　　Ω。

19．如图所示，将一个电流表G和另一个电阻连接可以改装成伏特表或安培表，则甲图对应的应该是　　 表；要使它的量程加大，就应该使R₁　　 (填“增大”或“减小”)；乙图对应的是　　　　 表，要使它的量程加大，就应该使R₂　　　　 (填“增大”或“减小”)。

18．在“电场中等势线的描绘”实验中，下列说法正确的是(　　 )

A．这是一个模拟实验，正负电极模拟正负点电荷

B．电源应为8~10V直流电

C．若把灵敏电流计换成伏特计，这个实验也是可行的

D．找等势点时，两个探针应该同时移动，直至电流计示数指零

17．在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图所示，从图中读出金属丝的直径为__________mm。
