10．如图所示方框中有若干个电学元件，用多用表的电压档测量a．b．c．d任意两点间的电压均为零。用欧姆挡测量：⑴红表笔接a，黑表笔接b，测出有一定电阻值；⑵红表笔接a，黑表笔接d，测出的电阻值比⑴中测到的小；⑶红表笔接b，黑表笔接a，欧姆表指针几乎不偏转；⑷红表笔接c，黑表笔接d和红表笔接d，黑表笔接c，测出的电阻值相等；⑸b．c之间，不管表笔如何接，测到的电阻均为零。请在方框中画出符合测量情况的电路。

第 12 课 时

9．根据试题的要求填空或作图。

⑴图(甲)为多用电表的示意图，其中S．K．T为三个可调节的部件，现用此电表测量一阻值约为20-30Ω的定值电阻，测量的某些操作步骤如下：

　①调节可调节部件__ ___，使电表指针停在__　 _位置；　②调节可调节部件K，使它在尖端指向__　 __位置；　③将红．黑表笔分别插入“+”．“－”插孔，笔尖相互接触，调节可调节部件__ __，使电表指针指向__ ___位置。⑵在用多用表测量另一电阻的阻值时，电表的读数如图(乙)所示，该电阻的阻值为_ _。

8．如图所示，欧姆表未使用时指针指在刻度盘上的A处，两表笔短接正确调零时指针指在B处。如果欧姆表的内阻为24Ω，C是的中点，D是的中点，E是的中点，则C点的刻度值是　　 ，D点的刻度值是　　　 ，E点的刻度值是　　　 。

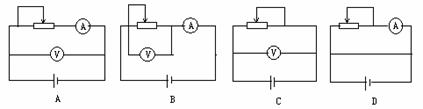

7．在测量电池的电动势和内阻的实验中，电源的电动势约为6V，内阻约为0.5Ω，电流表的内阻为0.5Ω，电压表的内阻为6kΩ。为了减小实验的误差，应当采用的电路是如图所示中的：(　 )

6．在《测定电源电动势和内阻》的实验中，进行数据处理时的作图，正确做法是(　 )

A．横坐标I的起点一定要是零　　　 B．纵坐标U的起点一定要是零

C．使表示实验数据的点尽可能地集中在一边

D．使表示实验数据的点尽可能地布满整个图纸

5．为了测出电源的电动势和内阻，除待测电源和开关．导体以外，配合下列哪组仪器，可以达到实验目的：(　 )

A．一个电流表和一个电阻箱

B．一个电压表．一个电流表和一个滑动变阻器

C．一个电压表和一个电阻箱　 D．一个电流表和一个滑动变阻器

4．图所示为《测定电源电动势和内阻》的电路图，下列说法中正确的是(　　 )

A．该电路图有错误，缺少一只与电流表相串联的保护电阻

B．用一节干电池做电源，稍旧电池比全新电池效果好

C．几节相串联的干电池比单独一节干电池做电源效果好

D．实验中滑动变阻器不能短路

3．欧姆表调零后，用“×10”档测量一个电阻的阻值，发现指针偏转角度很小，则下列说法和做法中正确的是：(　　 )

A．这个电阻的阻值很小　　 B．这个电阻的阻值很大

C．为测得更准确些，应当换用“×1”档，并且重新调零后进行测量

D．为测得更准确些，应当换用“×100”档，并且重新调零后进行测量

2．一个用满偏电流3mA的电流表改装成欧姆表，调零后用它测量500Ω的标准电阻时，指针恰好在刻度盘的正中间，如果用它测量一个未知电阻时，指针指在1mA处。则被测电阻的阻值为：(　 )

A．1000Ω　　 B．5000Ω　　　 C．1500Ω　　　 D．2000Ω

1．多用表是电流表．电压表．欧姆表共用一个表头组装而成的。对此下列说法中正确的是：(　 )

A．无论作电压表．电流表还是欧姆表使用，内部都装有电池

B．无论作电压表．电流表还是欧姆表使用，红表笔的电势总是高于黑表笔的电势　　　 C．无论作电压表．电流表还是欧姆表使用，电流总是从正接线柱流入，从负接线柱流出　　　　 D．以上说法都不正确
