14．(6分)我们可以通过实验探究电磁感应现象中，感应电流方向的决定因素和遵循的物理规律．以下是实验探究过程的一部分．

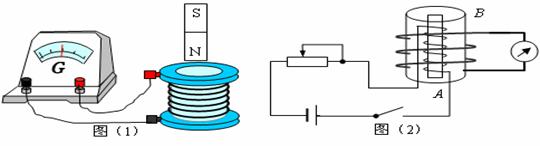

(1)如图(1)所示，当磁铁N向下运动时，发现电流表指针偏转．若要探究线圈中产生感应电流的方向，必须知道　　　　　　　　　　　　　　　　 　　 ．

(2)如图(2)所示，实验中发现闭合开关时，电流表指针向右偏．闭合开关稳定后，若向左移动滑动触头，此过程中电流表指针向　　　 偏转填；若将线圈A抽出，此过程中电流表指针向　　　 偏转填(均选填“左”或“右”)．

13. (6分)　如图是电熨斗的结构图，它装有双金属片温度传感器，其作用是控制电路的通断，常温下右图中上下触点是　　　　 (填“接触”或“分离”)，当温度升高时双金属片　　　　 _(填“上层”或“下层”)膨胀比另一层大。若需要设定更高的温度，则应该调节升降螺 丝向　 　　　(填“上 ”或“下 ”)。 　　

12．如图所示的电路中，A、B是两个完全相同的灯泡，L是一个自感系数较大的理想电感线圈，C是电容较大的电容器．当S闭合与断开时，A、B的亮度情况正确的是(　 )

A．S闭合时，A立即亮，然后逐渐熄灭

B．S闭合时，B立即亮，然后逐渐熄灭

C．S闭合足够长时间后，B发光，而A不发光

D．S闭合足够长时间再断开S后，B逐渐熄灭

11．质量为m，电荷量为q的微粒以速度v与水平方向成θ角从O点进入方向如图8所示的正交的匀强电场和匀强磁场组成的混合场区， 该微粒在电场力、磁场力和重力的共同作用下，恰好沿直线运动到A，下列说法中正确的是 (　 )

A．该微粒可能带正电荷也可能带负电荷

B．微粒从O到A的运动一定是匀速运动

C．该磁场的磁感应强度大小为

D．该电场的场强为

10． 如图所示，“U”形金属框架固定在水平面上，金属杆ab与框架间无摩擦．整个装置处于竖直方向的匀强磁场中．若因磁场的变化，使杆ab向左运动，则磁感应强度可能是 ( 　　)

A．方向向下并减小　　

B．方向向下并增大

C．方向向上并增大　

D．方向向上并减小

9．对一定质量的理想气体，下列说法正确的是(　　 )

A．体积不变，压强增大时，气体分子的平均动能一定增大

B．温度不变，压强减小时，气体的密度一定减小

C．压强不变，温度降低时，气体的密度一定减小

D．温度升高，压强和体积都可能不变

8．关于布朗运动，如下说法中正确的是( 　　)

A．布朗运动是在显微镜中看到的液体分子的无规则运动

B．布朗运动是液体分子无规则运动的反映

C．悬浮微粒越小，布朗运动越显著

D．液体温度越高，布朗运动越显著

7.三个相同的电阻，分别通过如图(a) (b) (c)所示的变化电流，三个图中的I₀和周期T相同。下列说法中正确的是(　　　 )

A．在相同时间内三个电阻发热量相等

B．在相同时间内，(a) (b) 发热量相等，是(c)发热量的2倍

C．在相同时间内，(a) (c) 发热量相等，是(b)发热量的1/2

D．在相同时间内，(b) 发热量最大，(a)次之，(c)的发热量最小

6．如图所示为一理想变压器，S为单刀双掷开关，P是滑动变阻器的滑动触动，U₁为加在原线圈两端的电压，I₁为原线圈中的电流，则　 ( 　)

A．保持U₁及P的位置不变，S由a合到b时，I₁将减小

B．保持U₁及P的位置不变，S由b合到a时，R消耗的功率增大

C．保持U₁不变，S合在a处，当P上滑时，I₁将减小

D．保持P的位置不变，S合在a处，当U₁增大时，I₁将减小

5．如图所示为小型电磁继电器的构造示意图，其中L为含铁芯的线圈．P为可绕O点转动的铁片，K为弹簧，S为一对触头，A、B、C、D为四个接线柱．电磁继电器与传感器配合，可完成自动控制的要求．其工作方式是　 (　　 　)

A．A与B接信号电压，C与D可跟被控电路串联

B．A与B接信号电压，C与D可跟被控电路并联

C．C与D接信号电压，A与B可跟被控电路串联

D．C与D接信号电压，A与B可跟被控电路并联
