8．如图所示，条形磁铁放在水平桌面上，它的中点上方固定着一条长直导线，当导线内通过垂直纸面向外的电流时，桌面对磁铁的支持力将

A．减小

B．增大

C．不变

D．无法确定

7．如图所示，电子在电势差为u₁的加速电场中由静止开始运

动，然后射入电势差为u₂的两块平行板间的电场中，入射方

向跟极板平行，离开电场时速度的偏转角为θ，若偏转电场

极板板长为l，极板间距离为d，为了增大θ角的值，可以

采用

A．减小u₁　 B．减小u₂

C．增大l 　　D．增大d

6．如图所示，平行板电容器的两极板A、B接于电池两极，一带

正电的小球悬挂在电容器内部，闭合S，电容器充电，稳定后悬

线偏离竖直方向的夹角为θ，则　

A．保持S闭合，将A板向B板靠近，则θ增大

B．保持S闭合，将A板向B板靠近，则θ不变

C．断开S，将A板向B板靠近，则θ增大　　

D．断丌S，将A板向B板靠近，则θ不变

5．两根互相平行的长直导线位于图中纸面内，导线中通有大小相等、方

向相反的电流，如图所示，导线a、b所受的安培力F_a、F_b的方向是：

A．F_a向左，F_b向右

B．F_a向右，F_b向左

C．两力都垂直纸面，F_a向里，F_b向外

D．两力都垂直纸面，F_a向外，F_b向里

4．如图所示，L₁、L₂是两个完全相同的灯泡，当滑片P向左滑动时，灯的亮度变化情况是

A．L₁、L₂都变亮

B．L₁、L₂都变暗

C．L₁变亮，L₂变暗

D．L₂变亮，L₁变暗

3．如图所示，已知R₁=R₂，R₃=R₄，R₂>R₃，那么，将电路的两端

接到电源上后，它们消耗的电功率P₁、P₂、P₃、P₄的关系

A．P₁>P₂>P₃>P₄　　　　 B．P₁>P₄>P₃>P₂

C．P₄>P₁>P₃>P₂　 　　　D．P₃>P₂>P₁>P₄

2．两电阻R₁、R₂的I-U图象如图所示，可知两电阻的大小之比R₁：R₂

等于

A．1：3　　　　　　　 B．3：1

C．1：　　　　　　 D．

1．下列关于磁感应强度的说法正确的是

A．通电导线受磁场力大的地方磁感应强度一定大

B．放在匀强磁场中各处的通电导线，受力大小和方向处处相同

C．小磁针N极受力方向就是该处磁感应强度的方向

D．垂直于磁场放置的通电导线的受力方向就是磁感应强度的方向

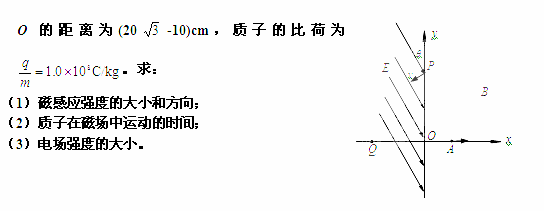

20．(12分)如图所示，直角坐标系在一真空区域里，y轴的左方有一匀强电场，场强方向跟y轴负方向成θ=30º角，y轴右方有一垂直于坐标系平面的匀强磁场，在x轴上的A点有一质子发射器，它向x轴的正方向发射速度大小为v=2.0×10⁶m/s的质子，质子经磁场在y轴的P点射出磁场，射出方向恰垂直于电场的方向，质子在电场中经过一段时间，运动到x轴的Q点。已知A点与原点O的距离为10cm，Q点与原点

19．(11分)如图甲所示，MN、PQ为水平放置的足够长的平行光滑导轨，导轨间距L为0.5m，导轨左端连接一个2 Ω的电阻R，将一根质量为0.2kg的金属棒cd垂直地放置导轨上，且与导轨接触良好，金属棒的电阻r大小为1Ω，导轨的电阻不计，整个装置放在磁感强度为2T的匀强磁场中，磁场方向垂直于导轨平面向下，现对金属棒施加一水平向右的拉力F，使棒从静止开始向右运动。当棒的速度达到3m/s后使拉力的功率恒为12W，从此时开始计时(即此时t＝0)已知从计时开始直至金属棒达到稳定速度的过程中电流通过电阻R做的功为2.2 J。试解答以下问题：

(1)金属棒达到的稳定速度是多少?

(2)金属棒从t＝0开始直至达到稳定速度所需的时间是多少?
