9．在均匀介质中，各质点的平衡位置在同一条直线上，

相邻两质点间的距离为a，t＝0时振动从质点1

开始并向右传播，其振动速度方向竖直向上，经

过时间t前13个质点第一次形成如图11所示的

波形，则该波的周期T和波速v分别为 (　　 )

A.T＝t/2　　　　　 B.T＝2t/3

C.V＝12a/t　　　　 D.V＝16a/t　

8．图10中A、B为两个相同的环形线圈，共轴并靠近放置．A线圈中通有如图(a)所示的交流电i，则 (　　 )

A．在t₁到t₂时间内A、B两线圈相吸

B．在t₂到t₃时间内A、B两线圈相斥

C．t₁时刻两线圈间作用力为零

D．t₂时刻两线圈间吸力最大

7．如图9所示，MN、PQ为互相平行的金属导轨与

电阻R相连．粗细均匀的金属线框用Oa和O′b

金属细棒与导轨相接触，整个装置处于匀强磁场

中，磁感强度B的方向垂直纸面向里．当线框OO′

轴转动时 (　　 )

A．R中有稳恒电流通过

B．线框中有交流电流

C．R中无电流通过

D．线框中电流强度的最大值与转速成正比

6．图8中三张图片分别反映了飞机以三种

不同速度在空中(不考虑空气的流动)水

平飞行时，产生声波的情况。图中一系

列圆表示声波的传播情况，A点表示飞机

的位置。已知声波在空气中的速度为

340m/s。则由图可知 (　　 )

A．(a)图中的飞机速度最大，(b)图中的飞机速度大于340m/s

B．(b)图中的飞机速度最大，(b)图中的飞机速度小于340m/s

C．(c)图中的飞机速度最大，(b)图中的飞机速度等于340m/s

D．不能判断哪个图中的飞机速度最大，也不能判断哪个图中的飞机速度的大小

5．如图7所示，实线是某时刻的波形图象，虚线表示0.2s后的波形图象。(　　 )

A．若这列波向左传播，则可确定它传播的距离的大小

B．若这列波向右传播，则可求它的最大周期

C．若波速是35m/s，则波的传播方向向右

D．不管波的传播方向如何，由图象都可以确定x=0的

质点在0.2s时间内的位移和路程

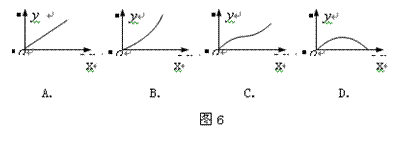

4．如图5所示，AB为一块透明的光学材料左侧的端面。建立直角坐标系如图6，设该光学材料的折射率沿y轴正方向均匀减小。现有一束单色光a从原点O以某一入射角θ由空气射入该材料内部，则该光线在该材料内部可能的光路是下图中的哪一个 (　　 )

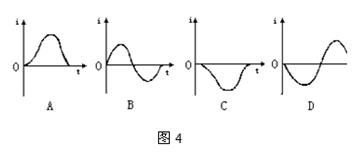

3．一磁棒自远处匀速沿一圆形线圈的轴线运动，并穿过线圈向远处而去，如图3所示，则下列图4四图中，较正确反映线圈中电流i与时间t关系的是(线图中电流以图示箭头为正方向)：(　　 )

2．如图2所示，闭合导线框的质量可以忽略不计，将它从图示位置匀速拉出匀强磁场．若第一次用0.3s时间拉出，外力所做的功为W₁，通过导线截面的电量为q₁；第二次用0.9s时间拉出，外力所做的功为W₂，通过导线截面的电量为q₂，则 (　　　 )

A．W₁＜W₂，q₁＜q₂

B．W₁＜W₂，q₁=q₂

C．W₁＞W₂，q₁=q₂

D．W₁＞W₂，q₁＞q₂

1．如图1所示，MN是一根固定的通电直导线，电流方向向上．今将一金属线框abcd放在导线上，让线框的位置偏向导线的左边，两者彼此绝缘．当导线中的电流突然增大时，线框整体受力情况为 (　　 )

A．受力向右

B．受力向左

C．受力向上

D．受力为零

21、如图所示，两根足够长的直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上，两导轨间距为L，M、P两点间接有阻值为R的电阻。一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直。整套装置处于匀强磁场中，磁场方向垂直于斜面向上。导轨和金属杆的电阻可忽略。让金属杆ab沿导轨由静止开始下滑，经过足够长的时间后，金属杆达到最大速度v_m，在这个过程中，电阻R上产生的热为Q，导轨和金属杆接触良好，它们之间的动摩擦因数为μ，且μ<tanθ。已知重力加速度为g。

　 (1)求磁感应强度B的大小；

　　 (2)求金属杆从静止开始至达到最大速度的过程中下降的高度。
