18．如图所示的是一提升重物用的直流电动机工作的电路图，电动机的内阻r=0.6Ω，R=10Ω，直流电压U=160V，理想电压表示数为U₁=110V，求

(1)通过电动机的电流I为多大？

(2)输入电动机的电功率P为多少？

(3)电动机输出的机械功率是多大？效率是多少？

(4)电动机工作时间t=1h所产生的热量Q为多少？.

17．在“用单摆测重力加速度”的实验中：

(1)下面所给器材中，选用哪些器材较好，请将所选用器材前的字母依次填在指定位置

A．长1m的左右的细线　 B．长30cm左右的细线　 C．直径2cm的铅球　　 D．直径2cm的铝球　　 E．秒表 　F．时钟　 G．最小刻度是厘米的直尺　 H．最小刻度是毫米的直尺

所选器材有：　　　　

(2)某同学测出了n次全振动的时间为t，测得摆线长度为l，摆球的直径为d，用上述物理量的符号写出测重力加速度的一般表达式为g=　　　　　　

(3)宇航员在某星球上也利用单摆测该星球表面处的重力加速度。实验测得了5种不同摆长情况下单摆的振动周期，记录如下：

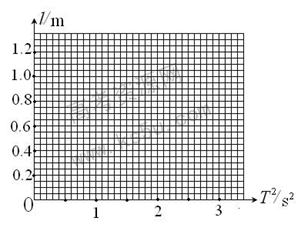

以l为纵坐标，T²为横坐标在答题卷上作出l－T²图形，并利用图线求出该星球表面的重力加速度的大小为g=　　 　　　　(计算中取)

16、利用油膜法粗略测出阿伏加德罗常数。把密度为ρ的某种油用滴管滴出一滴油,在水面上形成油膜，已知这滴油的体积为V，形成的油膜面积为S，油的摩尔质量为 M，则油分子的直径　　 , 测出阿伏加德罗常数　　　　　　　 (用字母表示)

15、静止的电子在加速电压为U₁的电场的作用下从O经过P板的小孔射出，又垂直进入平行金属板间的匀强电场，在偏转电压U₂的作用下偏转一段距离，现使U₁加倍，要使电子的运动轨迹不发生变化，则

A、使U₂变为原来的1/2倍　 B、使U₂加倍

C、使U₂变为原来的倍　　 D、使U₂变为原来的4倍

14．如图所示，细线拴一带负电的小球，球处在竖直向下的匀强电场中，使小球在竖直平面内做圆周运动，则

A．小球不可能做匀速圆周运动

B．当小球运动到最高点B时绳的张力一定最小

C．小球运动到最低点A时，球的线速度一定最大

D．小球运动到最低点A时，电势能一定最大

13. 如图所示电路中.A、B两灯均正常发光，R为一滑动变阻器，P为滑动片，若将滑动片向下滑动，则(　　 )

A.A灯变亮　　　　　 　　　　 B.B灯变亮

C.总电流变大　　　 　D. R₁上消耗功率变小

12.传感器是一种采集信息的重要器件，图示为测定压力的电容式传感器，将电容器、灵敏电流计(零刻度在中间)和电源串联成闭合回路。当压力F作用于可动电极的膜片上时，膜片产生形变，引起电容的变化，导致灵敏电流计指针偏转。在对膜片开始施加恒定的压力到膜片稳定的这段时间，灵敏电流表指针的偏转情况为(电流从电流表正接线柱流入时指针向右偏)(　　 )

A.灵敏电流表指针向左偏

B.灵敏电流表指针向右偏

C.灵敏电流表指针向不动

D.不能判断灵敏电流表指针向哪边偏

11．图中的平行直线为匀强电场的电场线，曲线为电子在该电场中的运动轨迹，a，b是轨迹上的两点，则下列正确说法的是　　　　　

A．电场的方向水平向左

B．电子在b点的电势能大于在a点的电势能

C．电子在b点的速度小于在a点的速度

D．b点的电势高于a点的电势

10.如图所示，两个正、负点电荷，在库仑力作用下，它们以两者连线上的某点O为圆心做匀速圆周运动，以下说法正确的是　　　　　　　　　　 (　　 )

A．它们所需要的向心力大小不相等。

　　 B．它们做圆周运动的角速度相等。

　　 C．它们的线速度与其质量成反比。

D．它们的运动半径与电荷量成反比。

9．关于电场的以下说法中，正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．电场强度的大小，与试探电荷的电量成正比

　　　 B．电场强度的方向，与试探电荷的正负有关

　　　 C．同一电荷放在电场强度大的地方受到的静电力大

　　　 D．电场强度的方向就是电荷的受力方向
