26、(11分)如图所示电路，已知R₃=4，闭合电键，安培表读数为0.75A，伏特表读数为2V，经过一段时间，一个电阻被烧坏(断路)，使安培表读数变为0.8A，伏特表读数变为3.2V，问：

(1)哪个电阻发生断路故障？

(2)R₁的阻值是多少？

(3)能否求出电源电动势和内阻r？如能，求出结果；如果不能，说明理由。

25、(10分) 如图所示，有一固定的楔形木块，其斜面的倾角θ＝30°，另一边与地面垂直，顶上有一定滑轮，一柔软的细绳跨过定滑轮，两端分别与物块A和B连接。A的质量为4kg，B的质量为1kg。开始时将B按在地面上不动，然后放开手，让A沿斜面下滑而B上升。物块A与斜面间动摩擦因数为。设当A沿斜面下滑2m距离后，细线突然断了，试求(g取10m/s²)：

　 (1)绳断瞬间物块A的速率；

　 (2)物块B上升的最大高度。

24、(10分)用30cm的细线将质量为4×10^-3㎏的带电小球P悬挂在O点，当空间有方向为水平向右，大小为1×10⁴N/C的匀强电场时，小球偏转37°后处于静止状态。

(1)分析小球的带电性质；

(3)求细线的拉力；

(4)保持小球的平衡状态不变，改变匀强电场的方向，求匀强电场场强的最小值及方向。

23、由某种材料制成的电器元件接在电路中时，通过

的电流I与两端电压U的关系如图所示。现将该

元件接在电动势为8V，内阻为4Ω的电源两端，

则通过该元件的电流为______A。若将两个这样

的元件并联接在该电源上，则每一个元件消耗的功　　 率为__　　 _W。

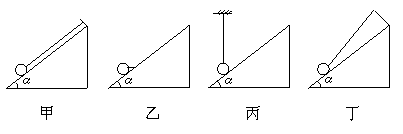

22、如图所示，甲、乙、丙、丁四种情况，光滑斜面的倾角都是α，球的质量都是m，球都是用轻绳系住处于平衡状态，则球对斜面压力最大的是

　　　　　 图；球对斜面压力最小的是 　　　　图。

20、如图所示，匀强电场中的三点A、B、C构成一个边长为0.1m的等边三角形。已知电场线的方向平行于△ABC所在平面，A、B、C三点的电势分别为100V、60V和20V，则此匀强电场的场强大小E =________V/m。若将电量为1.0×10^-10C的正电荷从A点移到B点，电场力所做的功W =________J。

21、某实验小组用DIS实验系统研究小车在斜面上的运动规律。右图是将小车在斜面底端以一定初速度推出后得出的图像，纵坐标的单位是cm，横坐标的单位是s。在图中记录的运动过程中，速度为零的时刻是______s(读到小数点后1位)。从图中可以看出，AB段的加速度与BC段的加速度的大小关系是：______(选填“>”、“=”或“<”)。

19、一个质量为2kg的物体，在5个共点力作用下做匀速直线运动，现同时撤去大小分别为10N和15N的两个力，其余的力保持不变，关于此后该物体运动的说法中正确的是(　　 )

A．可能做匀减速直线运动，加速度大小是10m/s²

B．可能做匀速圆周运动，向心加速度大小是5m/s²

C．可能做匀变速曲线运动，加速度大小可能是5m/s²

D．一定做匀变速直线运动，加速度大小可能是10m/s²

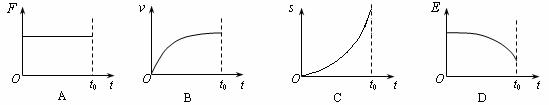

18、一物体沿固定斜面从静止开始向下运动，经过时间t₀滑至斜面底端。已知在物体运动过程中物体所受的摩擦力恒定。若用F、v、s和E分别表示该物体所受的合力、物体的速度、位移和机械能，则下列图像中可能正确的是(　　 )

17、如图所示，绝缘光滑的半圆轨道位于竖直平面内，竖直向下的匀强电场E穿过其中，在轨道的上边缘有一个质量为m，带电量为+q的小球，由静止开始沿轨道运动，下列说法正确的是(　　 )

A.小球运动过程中机械能守恒

B.小球在轨道最低点时速度最大

C.小球在最低点对轨道的压力为mg+qE

　 D.小球在最低点对轨道的压力为3(mg+qE)

16、电池甲和乙的电动势分别为E₁、E₂，内阻分别为、，若用这两个电池分别向某一个电阻R供电时，这个电阻所消耗的电功率相同，若用电池甲、乙分别向另一阻值比R大的电阻供电，该电阻所消耗的电功率分别为、，已知E₁<E₂，则 (　 　)

A．电池的内电阻　 　B．电池的内电阻

C．电功率　　　　 D．电功率
