15(共4分)用电流表和电压表测定电池的电动势和内电阻的实验中，有两种电路可供选择，若所测干电池内阻较小，为减小内阻测量的误差，实验电路应选择图15中的　　 图(填甲或乙)。若根据某次实验记录数据画出的U-I图像如图16所示，下列关于这个图象的说法中正确的是　　 。

A、纵轴截距表示待测电源的电动势，即E=3V

B、横轴截距表示短路电流，即I短=0．6A

C、根据r=E／I短，计算出待测电源内阻为5Ω

D、根据计算出待测电源内电阻为1.0Ω。

16．某同学利用多用电表做了以下实验：

(1)使用多用电表测电阻，他的主要实验步骤如下

①把选择开关扳到“×100”的欧姆挡上．

②把表笔插入测试插孔中，先把两根表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上．

　　 ③把两根表笔分别与某一待测电阻的两端相接，发现这时指针偏转较小．

　　 ④换用“×10”的欧姆档，随即记下欧姆数值.

　　 ⑤把表笔从测试笔插孔中拔出后，就把多用表放回桌上原处，实验完毕．

这个学生在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么这个学生在实验中有哪些操作是错误的?(三个错误)

错误一：_______________错误二：_______________错误三：___________

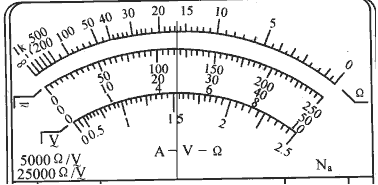

(2)如图所示，为多用电表的表盘，测电阻时，若用的是×100量程，这时表针所示被测电阻的阻值应为_________ 欧；测直流电流时，用的是100mA的量程，指针所示电流值为_________毫安；测直流电压时，用的是50V量程，则指表针所示的电压值为_________伏。

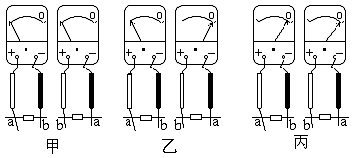

(3)用多用电表欧姆挡(×100)测试三只晶体二极管，其结果依次如图甲、乙、丙所示。由图可知，图中______的二极管是好的，该二极管的正极是____端。 　

14、如图14所示，在水平向左的匀强电场和垂纸面向里的匀强磁场中，E=4V／m，B=2T,一质量为m=1.0×l0-3kg的带正电的小物块P带电量q=2.5×10-3C，从绝缘粗糙的竖直墙壁的A点无初速下滑，物体与墙壁间动摩擦因数μ=0.5，当它向下滑行h=0.8m到达C点时，离开墙壁做曲线运动，当它运动到与墙的水平距离为0.6m时，竖直方向下落的高度即D与A的高度差H=1.6m 。(g=l0m／s2)(　 )

A、物块下滑过程中克服摩擦力做功为4×10-3J

B、物块下滑过程中克服摩擦力做功为6×10-3J

C、物块下滑到C点时速度大小为

D、物块下滑到D点时速度大小为

13．如图所示，水平桌面处在竖直向下的匀强磁场中，桌面上平放着一只内壁光滑的玻璃试管，管的底部M处有一带电小球。在水平拉力F作用下，试管向右做匀速运动时，小球向管口N运动，则(　 )　　　　　　　　　　　　　

A．小球带负电

B．小球带正电

C．在小球未从管口出去前，拉力F逐渐变大

D．在小球未从管口出去前，拉力F保持不变

12．如图所示，直导体棒放在倾斜的导轨上，当导体棒通以垂直于纸面向里的电流时，恰能在导轨上静止。下列情况中，棒与导轨间的摩擦力可能为零的是(　 )

10 用电动势E，内阻为r的电源对外电路供电，则　　　 (　　 )

A、外电路接的电阻越大，电路中电流越小，路端电压越大

B、外电路断开时，电路中电流为零，路端电压为零

C、如果外电路接的是超导体，则电路中的电流为无穷大

D、如果外电路短路，电源电动势等于内电阻上的电势差

11．图11为一质子以速度V穿过互相垂直的电场和磁场区域而

没有发生偏转，不计重力。则(　　 )

A、若电子以相同速度V射入该区域，将会发生偏转；

B、无论何种带电粒子，只要以相同速度射入都不会发生偏转；

C、若质子的速度V'<V，它将向下偏转而做类似平抛运动；

D、若质子的速度V'>V，它将向上偏转，其运动轨迹既不是圆弧也不是抛物线

9、如图，长方体玻璃水槽中盛有NaCl的水溶液，在水槽左、右侧壁内侧各装一导体片，使溶液中通入沿x轴正向的电流I，沿y轴正向加恒定的匀强磁场B．图中a、b是垂直于z轴方向上水槽的前后两内侧面(　)

A．a处电势高于b处电势　

B．a处离子浓度大于b处离子浓度

C．溶液的上表面电势高于下表面的电势

D．溶液的上表面处的离子浓度大于下表面处的离子浓度

8．一个用于加速质子的回旋加速器，其核心部分如图所示，D形盒半径为R，垂直D形盒底面的匀强磁场的磁感应强度为B，两盒分别与交流电源相连．下列说法中正确的是(　 )

A．质子被加速后的最大速度随B、R的增大而增大

B．质子被加速后的最大速度随加速电压的增大而增大

C．只要R足够大，质子的速度可以被加速到任意值

D．不需要改变任何量，这个装置也能用于加速α粒子

7、水平长直导线中有恒定电流I通过，导线正下方的电子初速

度方向与电流方向相同，如图7所示，则电子的运动情况是(　 )

A、沿路径oa运动　　　　　 B、沿路径ob运动

C、沿路径oc运动　　　　　 D、沿路径od运动

6.如图所示，三个质最相等，分别带正电、负电和不带电的小球，以相同速率从带电平行金属板的P点沿垂直于电场方向射入电场，落在A、B、C三点，则. (　 )

A．落到C点的小球带正电、落到A点的小球带负电、落到B点的小球不带电

B．三小球在电场中运动时间相等

C．三小球到达正极板的动能关系是EkA＞EkB＞EkC

D．三小球在电场中的加速度关系是aC＞aB＞aA

5．在一个等边三角形ABC的两个顶点B、C处各放一个点电荷，测得A处的电场强度大小为E，方向与BC边平行如图所示。拿走C处的点电荷后，A处电场强度情况将是(　 )

A．大小仍为E，方向从A指向B　

B．大小仍为E，方向沿BA向外

C．大小变为，方向不变　　　 D．不能作出结论
