22．等腰直角棱镜放在真空中，如图所示，，一束单色光以的入射角从AB侧面的中点射入，折射后再从AC侧面射出，出射光线偏离入射光线的角度为，(已知单色光在真空中的光速为C)，

(1)请作出光路图；

(2)求此单色光通过三棱镜的时间是多少？

21、波源S₁、S₂ 振动方向相同，频率均为4Hz，分别置于均匀介质中X轴上的O、A两点处，OA=2m，如图所示。两波源产生的简谐横波沿X轴相向传播，波速为4m/s.已知两波源振动的初始相位相同。求：(1)简谐横波的波长

　　 (2) OA间合振动振幅最小的点的位置坐标。

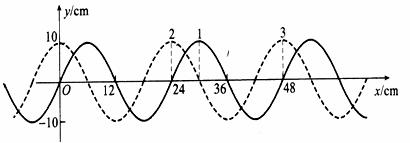

20.　 图中的实线是一列简谐波在某一时刻的波形曲线。经0.2s后，其波形如图中虚线所示。设该波的周期T大于0.2，求：

(1)由图中读出波的振幅和波长；

(2)如果波向右传播，波速是多大？波的周期是多大?

(3)如果波向左传播，波速是多大？波的周期是多大?

19．一台收音机在中波段接收的波长范围为545.5-187.5m．

(1)求此波长范围所对应的频率范围；

(2)设该收音机接收回路由LC振荡电路组成，其中可变电容器最大电容为360pF，求线圈电感L值．

18、______________，___________________，___________________；

17、(1)________　 ,(2)_____________________________________________________;

若只有最后答案而无演算过程的不得分)

16、_______________，________________

17．为研究滑块的运动，选用滑块、钩码、纸带、毫米刻度尺、带滑轮的木板、以及由漏斗和细线构成的单摆等组成如图所示的装置，实验中，滑块在钩码作用下拖动纸带做匀加速直线运动，同时让单摆垂直于纸带运动方向做小摆幅摆动，漏斗可以漏出很细的有色液体，在纸带上留下的痕迹记录了漏斗在不同时刻的位置，如图所示

①漏斗和细线构成的单摆在该实验中所起的作用与下列哪个仪器相同？________(填写仪器序号)

A．打点计时器　　　　　　　 B．秒表　　　　　　　　　

C．毫米刻度尺　　　　　　　 D．电流表

②如果用该实验装置测量滑块加速度，对实验结果影响最大的原因是：

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 _．

18在时刻，质点A开始做简谐运动，其振动图象如图所示。质点A振动的周期是　　　　 s；时，质点A的运动沿轴的　　　　　 方向(填“正”或“负”)；质点B在波动的传播方向上与A相距16m，已知波的传播速度为2m/s，在时，质点B偏离平衡位置的位移

是　　　　　　　　 　　cm。

(高二理科物理)

出题人：刘在英　　 审题人：姜峰

16. 右图反映了飞机以一定速度在空中(不考虑空气的流动)水平飞行

时产生声波的情况。图中一系列圆表示声波的传播情况，A点表示飞机

的位置。经过静止在B点的人的声波波长______ (填变大、变小或者

不变)，人听到的音调_______(填变高、变低或者不变)。
