1．关于点电荷的说法，正确的是

A．只有体积很小的带电体，才能作为点电荷

B．点电荷一定是电荷量很小的电荷　

C．当带电体的线度比带电体之间的距离小得多时，带电体可以看做点电荷

D．体积很大的带电体不能看作点电荷

17(12分)．如图所示中V，，，，电池内阻不计，求：(1)闭合开关S，求稳定后通过R₁的电流

(2)然后将开关S断开，求这以后流过R₁的总电量

18(12分)．如图所示，质量为4×10^-8kg的带电微粒(重力不能忽略)以速度从水平放置的平行金属板A、B的中央飞入板间。已知板长L=10cm，板间距离d=2cm，当时，带电微粒恰好沿直线穿过板间。

(1)求带电微粒所带电荷的电性及电量：　　

(2)AB间所加电压在什么范围内带电微粒能从板间飞出?

19(12分)．如图所示，一根长L＝1.5 m的光滑绝缘细直杆MN，竖直固定在场强为E＝1.0×10⁵ N/C、与水平方向成θ＝30°角的倾斜向上的匀强电场中。杆的下端M固定一个带电小球A，电荷量Q＝+4.5×10^{－6 C}；另一带电小球B穿在杆上可自由滑动，电荷量q＝+1.0×10^{一6 C}，质量m＝1.0×10^{一2 kg}。现将小球B从杆的上端N静止释放，小球B开始运动。(静电力常量k＝9.0×10⁹ N·m²／C²，取g＝l0 m/s²)

⑴小球B开始运动时的加速度为多大？

⑵小球B的速度最大时，距M端的高度h₁为多大？

⑶小球B从N端运动到距M端的高度h₂＝0.6l m时，速度为v＝1.0 m/s，求此过程中小球B的电势能改变了多少？

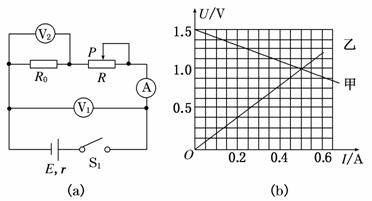

15(10分)两位同学在实验室中利用如图 (a)所示的电路测定定值电阻R₀、电源的电动势E和内电阻r，调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录的是电流表A和电压表V₁的测量数据，另一同学记录的是电流表A和电压表V₂的测量数据．并根据数据描绘了如图(b)所示的两条U－I图线．回答下列问题：

(1)根据甲、乙两描绘的图线，可知(　　　 )

A．甲是根据电压表V₁和电流表A的数据　 B．甲是根据电压表V₂和电流表A的数据

C．乙是根据电压表V₁和电流表A的数据　 D．乙是根据电压表V₂和电流表A的数据

(2)图象中两直线的交点表示的物理意义是 (　　 )

A．滑动变阻器的滑动触头P滑到了最右端　　

B．电源的输出功率最大

C．定值电阻R₀上消耗的功率为0.5 W　　　　

D．电源的效率达到最大值

(3)根据图(b)，可以求出定值电阻R₀＝________Ω，电源电动势E＝________V，内电阻r＝________Ω.

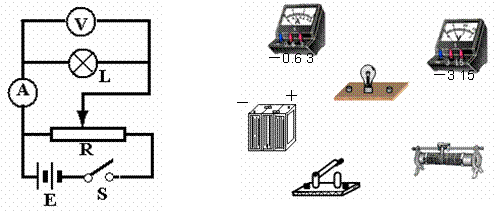

16．一个小灯泡的额定电压为6.3V，额定电流约为0.3A，用以下所给的实验器材描绘出小灯泡的伏安特性曲线，实验电路图所示。

电源E₁：电动势为8.0V，内阻不计；

电源E₂：电动势为12.0V，内阻不计；

电流表A₁：量程为0-3A，内阻约为0.1Ω；

电流表A₂：量程为0-300mA，内阻约为1Ω；

电压表V：量程为0-10V，内阻约为10kΩ；

滑动变阻器R：最大阻值10Ω，额定电流1.0A；

开关S，导线若干。

⑴ (4分)依照实验电路图将图中的实物图连接成实验电路。

⑵ 实验中电源应该选用　　　　 ；电流表应该选用　　　　　 。

14．如图所示，用两节干电池点亮几个小灯泡，当逐一闭合开关，接入灯泡增多时，以下说法正确的是()

A．灯少时各灯较亮，灯多时各灯较暗

B．灯多时各灯两端电压较低

C．灯多时通过电池的电流较小　　　　　

D．灯多时通过各灯的电流较小

13．在如图所示的电路中，电源电动势为E，C为电容器，R₀为定值电阻，R为滑动变阻器。开关闭合后，当滑动变阻器的滑片向右移动时()

A．电流表示数将变小

B．电流表示数将变大

C．电容器C的电荷量将减小

D．电容器C的电荷量将增大

12．如图所示，带电体M带有负电荷(可视为点电荷)，N是一个不带电的导体。现将其逐渐缓慢靠近M时，A、B两端均有感应电荷，静止不动后，此时A端的电荷量为q₁；若将A端用导线与大地相接，重新静电平衡后，A端的电荷量为q₂；则下列说法正确的是()

A．导体N未与大地相接时，A端电势高于B端电势

B．在导体N逐渐靠近M的过程中，A端所带电荷量增加

C．A端接地前后，B端的电势不变

D．电荷量q₂一定小于电荷量q₁

11．一个标有“220V 60W”的白炽灯炮，加上的电压U由零逐渐增大到220V，在此过程中，电压(U)和电流(I)的关系可用图线表示．图中给出的四个图线中，肯定不符合实际的是()

10．如图所示，额定电压为110V的两盏电灯，额定功率分别为＝100W，＝25W．把它们接到220V的电路上，欲使它们都能正常发光且耗电最少，应采用的接法是()

A　　　　B　　　 C　　　　 D

9．如图所示电路中，当变阻器R₃的滑动头P向b端移动时，则：()

　　 A．电压表示数变大，电流表示数变小

　　 B．电压表示数变小，电流表示数变大

C．电压表示数变大，电流表示数变大

　　 D．电压表示数变小，电流表示数变小

8．下列说法不正确的是()

A．当外电路有电动机、电解槽时电流做的功将转化为机械能、化学能等，因此电功大于电热

B．外电路短路时，电源的输出功率为零

C．外电路电阻变大时，电源的输出功率一定变大

D．不管外电路电阻怎样变化，其电源的内、外电压之和保持不变
