7．理想变压器的原线圈接交变电压u时，接在副线圈的负载电阻R消耗的功率是P.为使负

　 载电阻消耗的功率变为P/4，可采取的办法是　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．使输入电压减小到原来的　　　　　　　 B．使原线圈匝数减小到原来的

　　　 C．使副线圈的匝数减小到原来的　　　　 D．使负载电阻R的值减小到原来

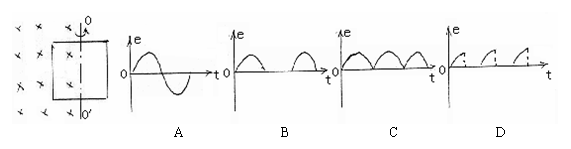

6．如图所示，正方形线圈绕中心轴OO′匀速转动，在OO′的左侧充满匀强磁场，则线圈

　 中产生的感应电动势与时间的关系是哪个图所表示？(从图示时刻计时)　　　　 (　　 )

4．在电阻R上分别加上图甲和图乙所示的交变电压u₁和u₂，在较长的相当时间内，电阻R

　 　 上产生的热量相等。电阻R 的阻值变化可以忽略。那么　　　　　　　　　　　　　　　　　　 (　　 )

　 ①交变电压u₂的最大值U_m等于U

　②交变电压u₂的最大值Um等于U

　③交变电压u₂的有效值等于U

　④交变电压u₂的有效值等于

　　　 A．①③　　　　　　　　　 B．②④　　　　　　　　　 C．②③　　　　　　　　　 D．①④

　 5．如图所示，矩形单匝线框绕OO′轴在匀强磁场中匀速转动。若磁感应强度增为原来的2

　 倍，则　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　 ①线框中感应电流最大值为原来2倍

　 ②感应电流有效值为原来的倍

　 ③线框转一周产生的热量为原来2倍

　 ④线框所受最大磁力矩为原来2倍

　　　 A．①　　　　　　　　　　　 B．①③　　　　　　　　　 C．①②③　　　　　　　 D．①③④

3．一矩形线圈绕垂直于匀强磁场并位于线圈平面的固定轴转动，线圈中的感应电动势e随时

　 　 间t的变化关系如图所示，下面说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　 ①t₁时刻通过线圈的磁通量为零

　②t₂时刻通过线圈的磁通量最大

　③t₃时刻通过线圈的磁通量最大

　④每当e变换方向时，通过线圈的磁通量最大

　　　 A．①③　　　　　　　　　 B．②④　　　　　　　　　 C．②③　　　　　　　　　 D．①④

　 1．图中，已知交流电原电压电阻R=100Ω，

　则电流表和电压表的读数分别是　　　　　　　　　 (　　 )

　　　 A．1.41A,200V　　　　　　　　　　　　　　　　　　　　 B．1.41A,141V

　　　 C．2A,200V　　　　　　　　　　　　　　　　　　　　　　 D．2A,141

2．单匝闭合线框在匀强磁场中绕垂直于磁场方向的轴匀速转动，在转动的过程中，穿过线

　 框中的最大磁通量为，最大感应电动势为E_m，下列说法中正确的是　　　　　　 (　　 )

　 ①当穿过线框的磁通量为零时，线框中的感应电动势也为零

　②当穿过线框的磁通量减小时，线框中的感应电动势在增大

　③当穿过线框的磁通量等于0.5时，线框中感应电动势为0.5E_m

　④线框转动的角速度为E_m/

　　　 A．①③　　　　　　　　　 B．①④　　　　　　　　　 C．②③　　　　　　　　　 D．②④

20、喷墨打印机的结构简图如图所示，其中墨盒可以发出墨汁微滴，其半径约为10^－5m，此微滴经过带电室时被带上负电，带电的多少由计算机机按字体笔画高低位置输入信号加以控制。带电后的微滴以一定的初速度进入偏转电场，带电微滴经过偏转电场发生偏转后打到纸上，显示出字体。无信号输入时，墨法微滴不带电，径直通过偏转板而注入回流槽流回墨盒。偏转板长1.6cm，两板间的距离为0.50cm，偏转板的右端距纸3.2cm。若墨汁微滴的质量为1.6×10^－10Kg，以20m/s的初速度垂直于电场方向进入偏转电场，两偏转板间的电压是8.0×10³v，若墨汁微滴打到纸上的点距原射入方向的距离是2.0mm。求这个墨汁微滴通过带电室带的电量是多少？(不计空气阻力和重力，可以认为偏转电场只局限于平行板电容器内部，忽略边缘电场的不均匀性。)为了使纸上的字放大10%，请你分析提出一个可行的方法。

19、矩形绝缘板放在光滑水平面上，另有一质量为m，带电量为q的小物块沿板的上表面以某一初速度从左端A水平向右滑上该板，整个装置处于竖直向下，足够大的匀强电场中，小物块沿板运动至右端B恰好停在板上．若强场大小不变而方向反向，当小物块仍由A端以相同的初速度滑上板面，则小物块运动到距A端的距离为板长2/3处时，就相对于板静止了．求：⑴小物块带何种电荷？⑵匀强电场场强的大小E．

18、如图所示，在竖直向下的匀强电场中的O点，系一长度为L的绝缘细线，细线另一端系一质量为m，带电量为- q的小球，小球恰能以速度v绕固定点O在竖直平面内做匀速圆周运动。若电场强度增大一倍，试问

(1)　　　 为使小球恰能在竖直平面内做圆周运动，小球在做变速圆周

运动过程中的最小速度是多少？

(2)　　　 小球通过什么位置时细线的拉力最大？最大拉力是多少？

17、两个点电荷，电量分别是q₁=2×10^－9C和q₂=－8×10^－9C，两者固定于相距20cm的a、b两点上，要使一个点电荷放在某点恰好能静止不动，求这点的位置。

16．如图所示，半径为r的绝缘光滑圆环，固定在竖直平面内，环上套有一个质量为m、带正电的珠子，空间存在有方向水平向右的匀强电场，电场方向与环所在平面平行，珠子所受电场力大小是其重力的3/4倍.将珠子从环上的最低位置A点由静止释放，则珠子所获得的最大动能E_Km=
