16. (12分)如图所示，在范围很大的水平向右的匀强电场中，一个带电量为-q的油滴，从A点以速度υ竖直向上射入电场.已知油滴质量为m，重力加速度为g，若要油滴运动到轨迹的最高点时，它的速度大小恰好为υ.则：(1)所加电场的电场强度E应为多大?

　(2)油滴从A点到最高点的过程中电势能改变了多少?

15.(12分)如图所示,质量为m的小车，静止在光滑的水平地面上，车长为L₀，现给小车施加一个水平向右的恒力F，使小车向右做匀加速运动，与此同时在小车的正前方S₀处的正上方H高处，有一个可视为质点的小球从静止开始做自由落体运动(重力加速度为g)，问恒力F满足什么条件小球可以落到小车上？

14.(1)( 8分)某学习小组为测量一铜芯电线的电阻率，他们截取了一段电线，用米尺测出其长度为L，用螺旋测微器测得其直径为D，用多用电表测其电阻值约为2Ω ，为提高测量的精度，该小组的人员从下列器材中挑选了一些元件，设计了一个电路，重新测量这段导线(图中用R_x表示)的电阻．

A.电源E(电动势为3.0V ，内阻不计)

B.电压表V₁(量程为0 -3.0V ，内阻约为2kΩ)

C.电压表V₂(量程为0 -15.0V ，内阻约为6kΩ)

D.电流表A₁(量程为0-0.6A ，内阻约为1Ω)

E.电流表A₂(量程为0-3.0A ，内阻约为0.1Ω)

F.滑动变阻器R₁ (最大阻值10Ω，额定电流2.0A)G.滑动变阻器R₂(最大阻值1kΩ，额定电流1.0A)

H.定值电阻R₀(阻值为3Ω) I.开关S一个,导线若干

①右图是该实验小组用千分尺对铜线直径的某次测量，其读数是　　　　　 。

②为提高实验精度，请你为该实验小组设计电路图，并画在右侧的方框中。

③实验时电压表选_______，电流表选_______，滑动变阻器选________(只填代号).

④某次测量时,电压表示数为U,电流表示数为I，则该铜芯线材料的电阻率的表达式为：ρ=_____。

(2)(4分)理想变压器是指在变压器变压的过程中，线圈和铁心不损耗能量、磁场被束缚在铁心内不外漏的变压器。现有一个理想变压器有一个原线圈(匝数为n₁)和两副线圈(匝数分别为n₂、n₃)。甲、乙、丙同学想探究这个理想变压器的原、副线圈两端的电压与线圈匝数的关系。

①甲同学的猜想是U₁:U₂:U₃=n₁:n₂:n₃；乙同学的猜想是U₁:U₂:U₃=n₃:n₂:n₁；丙同学的猜想是U₁n₁=U₂n₂+U₃n₃.你认为猜想合理的同学是 ___ ，你做出上述判断所依据的物理规律是　　　　　　 。

②为了验证理论推导的正确性，可以通过实验来探究。为保证实验安全、有效地进行，应选用　　　　　　　 电源。

13.(12分) 在“探究加速度与力、质量的关系”的实验时：

(1)我们已经知道，物体的加速度(a)同时跟合外力(F)和质量(m)两个因素有关。要研究这三个物理量之间的定量关系的基本思路是　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　；

(2)小薇同学的实验方案如图所示，她想用砂和砂桶的重力表示小车受到的合外力，为了减少这种做法而带来的实验误差，你认为在实验中还应该采取的两项措施是:

a. ______________________________；b．　　 ____________________________　　 。

(3)小薇同学利用实验中打出的纸带求加速度时，处理方案有两种：a.利用公式计算；b.根据利用逐差法计算。两种方案中，你认为选择方案_________比较合理，而另一种方案不合理的理由是_________________________________________。

　　 (4)下表是小薇同学在探究“保持m不变，a与F的关系”时记录的一组实验数据，请你根据表格中的数据在下面的坐标系中做出a-F图像；

　　　　　　 　　　　　　　　　　　　　小车质量：M=0.500kg，g=9.8m/s²

(5)针对小薇同学的实验设计、实验操作、数据采集与处理，就其中的某一环节，提出一条你有别于小薇同学的设计或处理方法：　　　　　　　 。

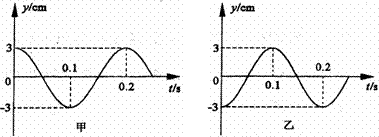

12．一列简谐横波沿χ轴传播，甲、乙两图分别为传播方向上相距3m的两质点的振动图象，则波的传播速度大小可能为(　　　　 )

A．30m／s 　　B．15m／s　　

C．10m／s　　 D．36m／s

11．以下现象中说明光具有波动性的是(　　　　 )

A．马路上的油膜在阳光照射下呈彩色

B．金属在光的照射下逸出电子

C．光射到不透明的圆盘后在后面的阴影区域的适当位置出现一个亮斑

D．光在两个截至的交界面上可以同时发生反射和折射

10．如图所示，一个质量为m的物体(可视为质点)以某一速度从A点冲上倾角为30°的固定斜面，其运动的加速度为3g/4，这物体在斜面上上升的最大高度为h，则在这个过程中物体(　　　 )

　A．重力势能增加了3mgh/4

　B．重力势能增加了mgh

　C．动能损失了mgh

　D．机械能损失了mgh/2

9．如图所示，虚线a、b、c代表电场中的三个等势面，相邻等势面之间的电势差相等，即U_ab=U_bc，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可知：(　　　　 　)

A．三个等势面中，a的电势最高

B．带电质点通过P点时的电势能较大

C．带电质点通过P点时的动能较大

D．带电质点通过P点时的加速度较大

8.如图所示的电路中，电源的电动势为E，内阻为r。开始时，开关S闭合。则下列说法正确的是(　　　　 )

A.当滑动变阻器的滑片向下移动时，电流表示数变大，电压表示数变大

B.当滑动变阻器的滑片向下移动时，电流表示数变小，电压表示数变小　

C.当开关S断开时，电流表示数变大，电压表示数变大

D.当开关S断开时，电流表示数变小，电压表示数变小

7．氘核、氚核、氦核和中子的质量分别为m₁、m₂、m_s和m₄，当氘核与氚核结合为氦核并同时放出中子时，下列说法正确的是(已知C为光在真空中的速度) (　　　　 )

　　 A、这是轻核聚变，放出的能量为(m₁+m₂-m₃-m₄)C²

　　 B、这是轻核聚变，放出的能量为m₄C²

　　 C、这是轻核聚变，吸收的能量为(m₁+m₂-m₃)C²

　　 D、这是轻核裂变，吸收的能量为(m₃+m₄)C²
