5、质量为m的物块静止在倾角为θ的斜面上，斜面对物块支持力为N，斜面

对物块的摩擦力大小为f；若使斜面水平向左匀加速运动，物块与斜面相对静

止，此时斜面对物块的支持力大小为N'，摩擦力大小为f'，则(　 )

A．N ' 一定大于N　　　　　 B．N ' 可能大于N

C．f ' 一定大于f　　　　　 　D．f ' 不可能大于f

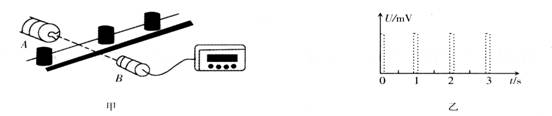

4．利用光敏电阻制作的光传感器，记录了传送带上工件的输送情况，如图甲所示为某工厂成品包装车间的光传感记录器，光传感器B能接收到发光元件A发出的光，每当工件挡住A发出的光时，光传感器就输出一个电信号，并在屏幕上显示出电信号与时间的关系，如图乙所示。若传送带始终匀速运动，每两个工件间的距离为0.2m，则下述说法正确的是(　 　)

A、传送带运动的速度是0.1m/s　　 　　　　　　　　　　　　 B、传送带运动的速度是0.2m/s

C、该传送带每小时输送3600个工件　　 　 　　D、该传送带每小时输送7200个工件

3．自同一地点自由下落的A、B两物体，A的质量是B的质量的2倍，B比A晚2s开始下落(忽略空气阻力，取g=10m/s²)，下述结论不正确的是(　 　)

A、两物体落地时速度相同　　　 　　

B、两物体下落所用的时间相同

C、在A落地前、B下落后的任一时刻，A、B两物体间的距离之差均为20m

D、在A落地前、B下落后的任一时刻，A、B两物体速度之差均为20m/s

2．如图所示，在倾角为的斜面上，小木块受到一个水平力F(F≠0)的

作用而处于静止状态，则小木块受到斜面的支持力和摩擦力的合力的方　

向可能是(　　 )

A、竖直向上　　　　　　　 B、斜向右上　 　C、．斜向右下　　　 　 D、斜向左上

1．以地球为参照系，一根位于竖起方向的细杆，当它处在完全失重状态时，若不计杆各部分之间相互作用的万有引力，则仅从受力的角度来看，有以下四种看法，正确的是(　　 )

A、杆的任何一部分“都不受任何作用力” 。

B、杆的任何一部分“所受的合力都为零” 。

C、杆的任何一部分“所受的地球的引力都为零”。

D、杆的任一部分都处在既不压紧又不拉伸的状态.杆的任一部分都不受其它部分的作用力。

16．(17分)图中A和B是真空中的两块面积很大的平行金属板,加上周期为T的交流电压,在两板间产生交变的匀强电场.已知B板电势为零,A板电势U_A随时间变化的规律如图(b)所示,其中U_A的最大值为U₀、最小值为−3U₀；在图(a)中,虚线MN表示与A、B板平行等距的一个较小的面,此面到A和B的距离皆为L.在MN处, 各个时刻产生机会均等的电量为q、质量为m的带负电的微粒,这种微粒产生后, 在电场力的作用下从静止开始运动.设微粒一旦碰到金属板,它就附在板上不再运动,且其电量同时消失,不影响A、B板的电压.已知这种微粒的比荷恰满足.不计重力,不考虑微粒之间的相互作用.

(1)通过计算说明：在t =0时刻产生的微粒能否到达A板？

(2)若在t =0时刻产生的微粒能到达A板，则在t =0到t =T这段时间内产生的微粒中,哪一时刻产生的粒子刚好能到达A板？

15．(16分)一行星探测器，完成探测任务后从行星表面竖直升空离开该行星。假设该探测器质量恒为M=1500kg，发动机工作时产生的推力为恒力，行星表面大气层对探测器的阻力大小不变。　 探测器升空后一段时间因故障熄灭，发动机停止工作。图示是探测器速度随时间变化的关系图线。已知此行星的半径为6000km，引力常量为G=6.67×10^-11N·m²／kg² ，并认为探测器上升的高度范围内的重力加速度不变。求：

　 (1)该行星表面的重力加速度；

　 (2)探测器发动机工作时产生的推力；

　 (3)该行星的平均密度。

14．(14分)如图所示，水平地面上方分布着水平向右的匀强电场，场强大小为E₀，一个弯成圆周的环状绝缘硬质细管AB竖直固定在匀强电场中。环的半径R=0.30m，离水平面地面的距离为h=0.20m，一带正电的小球从

管的上端口A处静止释放，小球大小略小于管的直径，

它与管间摩擦不计，小球在电场中受到的电场力大小为

重力的一半。(g=10m/s²)求：

　 (1)小球运动到管口B时的速度大小；

　 (2)小球着地点与管的下端口B的水平距离；

13.(1)(4分)如图7所示，将一个电流G和另一个电阻连接可以改装成伏特表或安培表，则甲图对应的是　　　 表，要使它表的量程加大，应使R₁ 　　　(填“增大”或“减小”)；乙图是　　　 表，要使它的量程加大，应使R₂ 　　　(填“增大”或“减小”)。

(2)(4分)将一只最大量程为3V的电压表、一只最大量程为1mA的电流表、一只最大阻值为20Ω的滑线变阻器、一只开关和4.5V的电池按图连接测量电压表的内阻(估计为10³Ω的数量级)，闭合开关，能否测出？简说理由。如若不能，请设计出最简单的方案，写出所需器材与做法

　(3).(7分)为了测量一个欧姆表内部电源的电动势，某同学仅利用提供给他的一个量程满足要求，内阻约2千欧的电压表完成了测量．已知欧姆表刻度盘上中央刻度值为‘20’．

　 ①请在图中用实线把两表连接成测量电路．

　 ②实验中应把欧姆表选择开关调至　　　 挡．

　 ③若实验中电压表示数为U，欧姆表指针所指的刻度为N，设一切操作均正确，则欧姆表电源电动势E的计算式为　　　 ．

12.如图所示，是测定两个电源的电动势E和内电阻r实验中得到的路端电压U和电流I的　　　 图线，则应有　(　　 )　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　 A．当I₁=I₂时，电源总功率P₁=P₂

　　　 B．当I₁=I₂时，外电阻R₁=R₂

　　　 C．当U₁=U₂时，电源输出功率P_出1＜P_出2

　　　 D．当U₁=U₂时，电源内部消耗的电功率P_内1＜P_内2
