17．(6分)一质量m=2.0kg的小物块以一定的初速度冲上一倾角为37º足够长的斜面，某同学利用传感器测出了小物块冲上斜面过程中多个时刻的瞬时速度，并用计算机做出了小物块上滑过程的速度-时间图线，如图所示。(取sin37º=0.6，cos37º=0.8，g =10m/s²)求：

　 (1)小物块冲上斜面过程中加速度的大小；

　 (2)小物块与斜面间的动摩擦因数；

　 (3)小物块返回斜面底端时的动能.

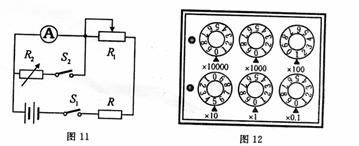

16．用半偏法测量电流表的内阻，已知电流表满偏电流Ig=300μA，实验电路图如图11所示。

(1)部分实验步骤为:

A．按电路图接好电路，将R₁、R₂调节至最大

B．断开S₂，闭合S₁，调节R₁，使表头指针　　　　　 ；(1分)

C．闭合S₂，调节R₁，使表头指针　　　　　　 。(1分)

(2)上述实验步骤完成时，电阻箱R₂的示数如图12所示，则电流表内阻r_g=　　　 。(1分)

(3)按图11所示的电路，将图13中的器材连成实验电路。(2分)

15、在电流表扩大量程的实验中，要将量程为200μA的电流表G改装成量程为0.2A的电流表，需先用如图1所示的电路即“半偏法”测出此电流表的内电阻R_g．

①在测量R_g的实验中，滑动变阻器有如下的规格供选择：

A．滑动变阻器(阻值范围0-10Ω)

B．滑动变阻器(阻值范围0-1500Ω)

为了便于实验的调节操作，减小误差，滑动变阻器R_滑应选用　　 ．(填入选用器材的字母代号)　

②当电阻箱的阻值为R₁时，调节滑动变阻器滑动头P的位置，使电流表G满偏；保持滑动头P的位置不动，调整电阻箱接入电路的阻值，当电阻箱的阻值为R₂时，电流表G恰好半偏．则电流表G的内电阻R_g=　　　　 ．

③若测得R_g=500Ω，为完成上述改装，需要用一个约为　　 Ω的电阻与电流表并联．　

④用改装成的电流表，按图2所示的电路测量未知电阻R_x．若测量未知电阻R_x时，电压表的示数为1.2V，而改装后的电流表的表头(刻度盘仍为原电流表的刻度)示数如图3所示，那么R_x的测量值为__________Ω． ⑤如果测量与操作均正确，那么R_x的测量值将　　　 (选填“大于”或“小于”)R_x的真实值． (各1分)

14．现用伏安法较准确的测一个阻值约为30KΩ的电阻，可供选用的实验仪器有：

　　　　 A．电源(电动势3V，内阻0.5Ω)　　　　

　　　　 B．电源(电动势16V，内阻2Ω)

　　　　 C．电流表(量程0-1mA，内阻250Ω)　　

　　　　 D．电流表(量程0-500μA，内阻500Ω)

　　　　 E．电压表(量程0-3V，内阻10KΩ)　　　

　　　　 F．电压表(量程0-15V，内阻50KΩ)

　　　　 G．滑动变阻器(阻值0-200Ω)　　　　　

　　　　 H．开关和导线若干

　　　　 ①实验电路应选取的仪器是　　 (用字母表示)；(2分)

②在右面方框图中画出实验电路图.(2分)

13．现有一只额定电压为2.5V额定功率为0.50W的小灯泡，欲通过实验较准确地描绘小灯泡的伏安特性曲线，要求小灯泡两端电压在0~2.5V内可调，提供如下器材：

A．2.5V，0.50W小灯泡

B．电压表0-3V，内阻10kΩ

　　　　 C．电流表0-0.3A，内阻2Ω

　　　　 D．电流表0-10mA，内阻50Ω

　　　　 E．滑动变阻器2000Ω，0.1A

　　　　 F．滑动变阻器10Ω，1.0A

　　　　 G．蓄电池4V　　　　　　　　

　　　　 H．电键S，导线若干

　 (1)选出实验所需要的器材________(用序号表示)(2分)

　 (2)在方框中画出实验电路图.(2分)

12．如图所示，水平放置的平行金属板a、b带有等量异种电荷，a板带正电，两板间有垂直于纸面向里的匀强磁场，若一个带正电的液滴在两板间做直线运动，其运动的方向是　 　(　　 )

　　　　 A．沿竖直方向向下　　　　 B．沿竖直方向向上

　　　　 C．沿水平方向向左　　　　　　　　　　　　 D．沿水平方向向右

11．如图7所示电路中，电源内阻不能忽略，两个电压表均为理想电表。当滑动变阻器R₂的滑动触头P移动时，关于两个电压表V₁与V₂的示数，下列判断正确的是　　　　　　　　　　　　　　　　　　　 (　 　)

　　 A．P向a移动，V₁示数增大、V₂的示数减小

　　 B．P向b移动，V₁示数增大、V₂的示数减小

　　 C．P向a移动，V₁示数改变量的绝对值小于

　　 V₂的示数改变量的绝对值

　　 D．P向b移动，V₁示数改变量的绝对值大于

　　 V₂的示数改变量的绝对值

10．如图所示，是一列简谐横波在t= 0时刻的波动图象。已知这列波沿x轴正方向传播，波速为5.0m/s。关于波上的P、Q两个质点的运动，以下说法正确的是　　　 (　 )

　　　 A．在t=0时刻，质点P和Q的速度方向均沿y轴正方向

　　　 B．P点和Q点振动的周期均为0.4s

　　　 C．在t=0到t=0.1s的时间里，Q点的速度在不断增大

　　　 D．在t=0.1s到t=0.2s的时间里，Q点的加速度在不断增大

9．某理想变压器的原、副线圈按如图所示电路连接，图中电表均为理想交流电表，且R₁=R₂，电键S原来闭合。现将S断开，则电压表的示数U、电流表的示数I、电阻R₁上的功率P₁、变压器原线圈的输入功率P的变化情况分别是　 ( 　)

　　　　 A．U增大　　　　　 B．I增大　　　　　　　　　　 C．P₁减小　　　　　 D．P增大

8．已知心电图记录仪的出纸速度(纸带移动的速度)是2.5cm/s，如图所示是仪器记录下来的某人的心电图，图中每个小方格的边长为0.5cm，由此可知　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ( 　)

A．此人的心率约为75次/分

　　　　 B．此人的心率约为125次/分

　　　　 C．此人心脏每跳动一次所需时间约为0.75s

　　　　 D．此人心脏每跳动一次所需时间约为0.60s
