15、(12分)如图所示中电源电动势V，内阻r＝1Ω，，，，，

(1)闭合开关S，求稳定后通过R₁的电流，

(2)然后将开关S断开，求电容器两端的电压变化量和流过R₁的总电量，

(3)如果把R₂换成一个可变电阻，其阻值可以在0－10Ω范围变化，求开关闭合并且电路稳定时，R₂消耗的最大电功率。

14、(10分)如图所示，传送带的水平部分ab=2 m，一个小物体A与传送带的动摩擦因素μ=0.25，传送带沿图示的方向运动，速率v=2 m/s。若把物体A轻放到a处，它将被传送带送到b点，求物体完成此过程所用的时间。(g=10 m/s²)

13、测量一块量程已知的电压表的内阻，器材如下：

A、待测电压表(3V，内阻未知)一块　　 　B、电流表(3A，内阻0.01Ω)一块

C、定值电阻(5kΩ，0.5A)一个　　　　　　 D、电池组(电动势小于3V，内阻可忽略)一个

　　 E、多用电表一块　　　　　　　　　　 　　　F、开关两只　　　　　　　　　

G、导线若干

有一同学利用上面所给器材，进行如下实验操作：

(1)用多用电表进行粗测：多用电表电阻档有3种倍率，分别是×100Ω、×10Ω和×1Ω。该同学选择×10Ω倍率，用正确的操作方法测量时，发现指针偏转角度太小。为了较准确地进行测量，应重新选择　　　　 倍率。重新选择倍率并进行正确的操作后，刻度盘上的指针位置如a图所示，那么测量结果大约是　　　　　　　　 Ω(保留两位有效数字)。

(2)为了更准确的测出该电压表内阻的大小，该同学设计了如b图中甲、乙两个实验电路。你认为其中较合理的是　　　　　 (填“甲”或“乙”)电路。其理由是：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

(3)用你选择的电路进行实验时，需要直接测量的物理量是　　　　　　 _______________　　 ____________；用上述所测各量表示电压表内阻，其表达式应为R_v＝　　　　　　　　　 。

12、一位同学使用多用表测电阻，它在实验中的主要步骤如下：

　　 ①把选择开关拨到“×10"的欧姆档上；

　　 ②把表笔插入测试笔插孔中，先把两表笔相接触，旋转调零旋钮，使指针指在零欧姆处；

　　 ③把两表笔分别与待测电阻的两端相接，发现这时指针偏转角度较小；

　　 ④换用“×100"欧姆档测量，发现这时指针偏转适中，随即记下电阻数值；

　　 ⑤把表笔从测试笔插孔拔出后，把多用表放回桌上原处，实验完毕。

这个学生在测量时已注意到：待测电阻与其他元件的电源断开，不用手碰表笔的金属杆。这个学生在实验中还有哪些违反使用规则的地方?

a、___________________________________________________________________；

b、___________________________________________________________________。

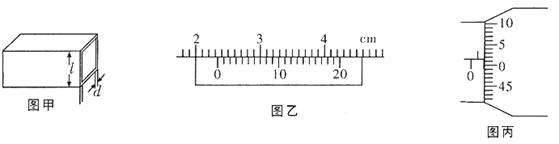

11、横截面为正方形的薄壁管示意图如图甲所示，用游标为20分度的游标卡尺测量其外部边长l，

示数如图乙所示；用螺旋测微器测其管壁厚度d，示数如图丙所示。此管外部边长的测量值为

l=　　　　 cm；管壁厚度的测量值为d=　　　　　 mm。

10、如图所示，虚线为某点电荷电场的等势面，现有两个比荷相同的带电粒子(不计重力)以相同的速率从同一等势面的a点进入电场后沿不同的轨迹1和2运动，图中a、b、c、d、e是粒子轨迹与各等势面的交点，则可判断［　　 ］

　 A．两个粒子的电性相同

　 B．经过b、d两点时，两粒子的速率相同

　 C．经过b、d两点时，两粒子的加速度大小相同

　 D．经过c、e两点时，两粒子的速率相同

9、如图所示，为一个示波管工作的原理图，电子经加速后，以速度v₀沿两板正中间平行于极板进入偏转电场，离开偏转电场时偏转量为y，设两平行板间的距离为d，电势差为U，板长为L．每单位电压引起的偏转量(y/U)叫做示波管的灵敏度，那么要提高示波管的灵敏度，可以采取下列哪些措施［　　 ］

A．减小v₀　 　　　

B．减小d 　　　　

C．增大L　 　　　　

D．减小L

8、利用光敏电阻制作的光传感器，记录了传递带上工件的输送情况。如图甲所示为某工厂成品包装车间的光传感记录器，光传感器B能接收到发光元件A发出的光。每当工件挡住A发出的光时，光传感器就输出一个电信号，并在屏幕上显示出电信号与时间的关系，如图乙所示，若传送带始终匀速运动，每两个工件间的距离为0.1m，则下述说法正确的是［　　 ］

A．传送带运动的速度是0.1m/s

B．传送带运动的速度是0.2m/s

C．该传送带每小时输送3600个工件

D．该传送带每小时输送7200个工件

7、如图所示的电路中，电源电动势为E ，内阻为r ，R₁和R₂是两个定值电阻。当滑动变阻器的触头向a滑动时，下面的变化情况正确的是［　　 ］

A．流过R₁的电流增大　 　　B．电源内部消耗的功率增大

C．流过R₂的电流增大　　　 D．电源两端的电压减小

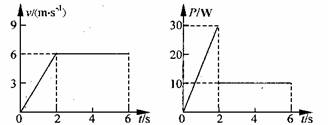

6、放在水平地面上的物体受到水平拉力的作用，在0－6s内其速度与时间图象和拉力的功率与时间图如图所示，则物体的质量为(取g=10m/s²)：［　　 ］

　 A．　　　　　 B．

C．　　　　　 D．
