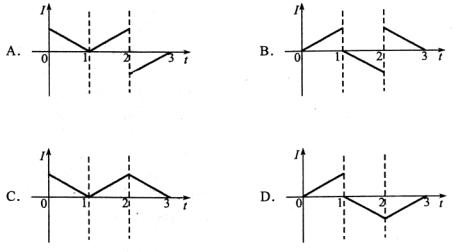

29、如图所示，LOO′L′为一折线，它所形成的两个角∠LOO′和∠OO′L′均为45°。折线的右边有一匀强磁场，其方向垂直于纸面向里。一边长为l的正方形导线框沿垂直于OO′的方向以速度v作匀速直线运动，在t＝0时刻恰好位于图中所示位置。以逆时针方向为导线框中电流的正方向，在下面四幅图中能够正确表示电流-时间(I-t)关系的是(时间以l/v为单位)

参考答案与解析：D解析：从t=0开始运动l/v一个单位时间的过程中正方形上边切割磁感线长度不变，下边切割磁感线的长度逐渐减小，由右手定则知二者产生的感应电动势在线框中方向相反，但上边产生的感应电动势大，所以线框中感应电流为逆时针方向(正值)且逐渐增大，类似同理，可得在第二个单位时间内线圈中感应电流为顺时针(负值)且逐渐增大，在第三个单位时间内，线圈中感应电流为顺时针(负值)且逐渐减小。综上判断D正确。

28、如图所示，理想变压器原、副线，圈匝数之比为20∶1，原线圈接正弦交流电源，副线圈接入“220 V，60 W”灯泡一只，且灯泡正常发光。则

A.电流表的示数为

B.电源输出功率为1200 W

C.电流表的示数为

D.原线圈端电压为11 V

参考答案与解析： C解析：，又，A选项错误，C选项正确，，B选项错误。，D选项错误。所以C选项正确。

27、一磁棒自远处匀速沿一圆形线圈的轴线运动，并穿过线圈向远处而去，如图所示，则图所示较正确反映线圈中电流i与时间t关系的是(线圈中电流以图示箭头为正方向)

参考答案与解析：答案：B

26．将硬导线中间一段折成不封闭的正方形，每边长为l，它在磁感应强度为B、方向如图的匀强磁场中匀速转动，转速为n，导线在a、b两处通过电刷与外电路连接，外电路有额定功率为P的小灯泡并正常发光，电路中除灯泡外，其余部分的电阻不计，灯泡的电阻应为

　A　 　　　B 　

C 　　　　　D　

参考答案与解析：B解析：P=，所以R=====，所以B选项正确。

25、两圆环A、B置于同一水平面上,其中A为均匀带电绝缘环,B为导体环.当A以如图所示的方向绕中心转动的角速度发生变化时,B中产生如图所示方向的感应电流,则………………………………………………(　　 )

(A)A可能带正电且转速减小　　　　　　　　

(B)A可能带正电且转速增大

(C)A可能带负电且转速减小　　　　　　　　

(D)A可能带负电且转速增大

参考答案与解析：BC

24、一直升飞机停在南半球的地磁极上空。该处地磁场的方向竖直向上，磁感应强度为B。直升飞机螺旋桨叶片的长度为l，螺旋桨转动的频率为f，顺着地磁场的方向看螺旋桨，螺旋桨按顺时针方向转动。螺旋桨叶片的近轴端为a，远轴端为b，如图所示。如果忽略a到转轴中心线的距离，用ε表示每个叶片中的感应电动势，则……………………………(　　 )

A.ε=πfl²B，且a点电势低于b点电势

B.ε=2πfl²B，且a点电势低于b点电势

C.ε=πfl²B，且a点电势高于b点电势

D.ε=2πfl²B，且a点电势高于b点电势

参考答案与解析：A

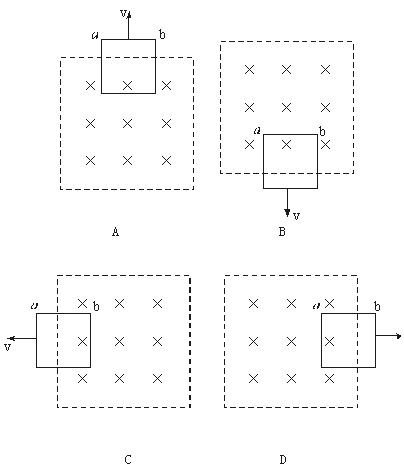

23、粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行.现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移出过程中线框的一边a、b两点间电势差绝对值最大的是…………………………(　)

　　　　　　　　　　　 参考答案与解析：B

22、电学中的库仑定律、欧姆定律、法拉第电磁感应定律(有关感应电动势大小的规律)、安培定律(磁场对电流作用的规律)都是一些重要的规律。图为远距离输电系统的示意图(为了简单，设用户的电器是电动机)，下列选项中正确的是…………………………………(　)

A.发电机能发电的主要原理是库仑定律

变压器能变压的主要原理是欧姆定律

电动机通电后能转动起来的主要原理是法拉第电磁感应定律

B.发电机能发电的主要原理是安培定律

变压器能变压的主要原理是欧姆定律

电动机通电后能转动起来的主要原理是库仑定律

C.发电机能发电的主要原理是欧姆定律

变压器能变压的主要原理是库仑定律

电动机通电后能转动起来的主要原理是法拉第电磁感应定律

D.发电机能发电的主要原理是法拉第电磁感应定律

　变压器能变压的主要原理是法拉第电磁感应定律

　电动机通电后能转动起来的主要原理是安培定律

参考答案与解析：D

21、图中EF、GH为平行的金属导轨，其电阻可不计，R为电阻器，C为电容器，AB为可在EF和GH上滑动的导体横杆。有均匀磁场垂直于导轨平面。若用I₁和I₂分别表示图中该处导线中的电流，则当横杆AB(　)

A.匀速滑动时，I₁＝0，I₂＝0

B.匀速滑动时，I₁≠0，I₂≠0

C.加速滑动时，I₁＝0，I₂＝0

D.加速滑动时，I₁≠0，I₂≠0

参考答案与解析：D

20、如图所示，在磁感应强度大小为B、方向竖直向上的匀强磁场中，有一质量为m、阻值为R的闭合矩形金属线框abcd用绝缘轻质细杆悬挂在O点，并可绕O点摆动。金属线框从右侧某一位置静止开始释放，在摆动到左侧最高点的过程中，细杆和金属线框平面始终处于同一平面，且垂直纸面。则线框中感应电流的方向是(　　 )

A.a→b→c→d→a

B.d→c→b→a→d

C.先是d→c→b→a→d，后是a→b→c→d→a

D.先是a→b→c→d→a,后是d→c→b→a→d

参考答案与解析：B

解析：金属线框从右侧某一位置静止开始释放，在摆动到竖直位置的过程中：磁场自abcd的右侧面穿出，摆动过程中磁通量在减少，根据右手定则得电流a→d→c→b；金属线框竖直位置在摆动到左侧最高点的过程中，根据右手定则不难得出感应电流的方向为d→c→b→a→d。
