4.如图所示，质量为m的木块在质量为M的长木板上受到向右的拉力F的作用向右滑行,长木板处于静止状态，已知木块与木板间的动摩擦因数为μ₁，木板与地面间的动摩擦因数为μ₂。下列说法正确的是　　 (　　　 )

A．木板受到地面的摩擦力的大小一定是μ₁mg

B．木板受到地面的摩擦力的大小一定是μ₂(m+M)g

C．当F＞μ₂(m+M)g时，木板便会开始运动

D．无论怎样改变F的大小，木板都不可能运动

3.如图所示，斜面固定在水平地面上，先让物体A沿斜面下滑，恰能匀速．后给A一个沿斜面向下的力F，让其加速下滑．设前后两次A与斜面间的摩擦力分别为f₁、f₂，地面给斜面的支持力分别为N₁、N₂，则　(　　 )

A．f₁=f₂ ，N₁=N₂　　　　 B．f₁=f₂ ，N₁>N₂　　　

C．f₁<f₂ ，N₁<N₂　　　　 　D．f₁>f₂ ，N₁>N₂

1. 如图所示是某物体做直线运动的速度图象，下列有关物体运动情况判断正确的是(　　 )

A．前两秒加速度为5 m/s²

B．4 s末物体回到出发点

C．6 s末物体距出发点最远

D．8 s末物体距出发点最远　　　　

A．斜面体对物体的支持力变小

B．斜面体对物体的摩擦力变大

C．水平面与斜面体间的摩擦力变大

D．水平面与斜面体间的摩擦力变小

16．翼型降落伞有很好的飞行性能。它被看作飞机的机翼，跳伞运动员可方便地控制转弯等动作。其原理是通过对降落伞的调节，使空气升力和空气摩擦力都受到影响。已知：空气升力F₁与飞行方向垂直，大小与速度的平方成正比，F₁＝C₁v²；空气摩擦力F₂与飞行方向相反，大小与速度的平方成正比，F₂＝C₂v²。其中C₁、C₂相互影响，可由运动员调节，满足如图b所示的关系。试求：

(1)图a中画出了运动员携带翼型伞跳伞后的两条大致运动轨迹。试对两位置的运动员画出受力示意图并判断，①、②两轨迹中哪条是不可能的，并简要说明理由；

(2)若降落伞最终匀速飞行的速度v与地平线的夹角为a，试从力平衡的角度证明：tana＝C₂/C₁；

(3)某运动员和装备的总质量为70kg，匀速飞行的速度v与地平线的夹角a约20°(取tan20⁰＝4/11)，匀速飞行的速度v多大？(g取10m/s²，结果保留3位有效数字)

15、如图所示，竖直平行直线为匀强电场的电场线，电场方向未知，A，B是电场中的两点，AB两点的连线长为l且与电场线所夹的锐角为θ．一个质量为m，电荷量为－q的带电粒子以初速度v₀。从A点垂直进入电场，该带电粒子恰好能经过B点．不考虑带电粒子的重力大小．

(1)根据你学过的物理学规律和题中所给的信息，对反映电场本身性质的物理量(例如电场方向)，你能作出哪些定性判断或求得哪些定量结果?

(2)若仅知道带电小球的电荷量－q、初动能E_k0以及AB两点的连线与电场线所夹的锐角θ三个量，对反映电场本身性质的物理量，你能求得哪些定量结果?

14、总质量为80kg的跳伞运动员从离地500m的直升机上跳下，经过2s拉开绳索开启降落伞，如图所示是跳伞过程中的v－t图，试根据图像求：(g取10m/s²)

(1)t＝1s时运动员的加速度和所受阻力的大小。

(2)估算14s内运动员下落的高度及克服阻力做的功。

(3)估算运动员从飞机上跳下到着地的总时间。

13、(12分)如图所示，斜面和水平面由一小段光滑圆弧连接，斜面的倾角为37°，一质量为0.5kg的物块从距斜面底端B点5m处的A点由静止释放．已知物块与水平面和斜面的动摩擦因数均为0.3。 (sin37°=0.6,cos37°=0.8,g=10m/s²)

(1)物块在水平面上滑行的时间为多少？

(2)若物块开始静止在水平面上距B点10m 的C点处，用大小为4.5N的平恒力向右拉该物块，到B点撤去此力，物块第一次到A点时的速度为多大？

(3)若物块开始静止在水平面上距B点10m 的C点处，用大小为4.5N的水平恒力向右拉该物块，欲使物块能到达A点，水平恒力作用的最短距离为多大？

12、某研究性学习小组设计了一个方法来测量物体的带电量，如图所示，小球是一个外表面镀有金属膜的空心塑料球，用绝缘丝线悬挂于O点，O点固定一个可测量丝线偏离竖直方向角度θ的量角器，M、N是两块相同的、正对着平行放置的金属板(加上电压后其内部电场可看作匀强电场)，另外还要用到的器材有天平、刻度尺、电压表、直流电流表、开关、滑动变阻器及导线若干，该小组的实验步骤如下，请你帮助该小组完成：

(1)用天平测出小球的质量m，按图中所示进行器材的安装，并用刻度尺测出M、N两板之间的距离d．使小球带上一定的电荷量。

(2)连接电路(请在图中的虚线框中画出实验所用的电路图，电源、开关已经画出)

(3)闭合开关，调节滑动变阻器滑片的位置，读出多组相应的电压表的

数和丝线的偏转角θ

(4)以电压U为纵坐标，以___▲___为横坐标作出过原点的直

线，求出直线的斜率K。

(5)小球的带电量q=__ ▲___.(用m.d.k等物理量表示)

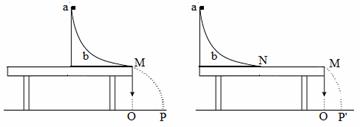

11、为了测定滑块与桌面之间的动摩擦因数，某同学设计了如图所示的实验装置。其中，a是质量为m的滑块(可

视为质点)，b是可以固定于桌面

的滑槽(滑槽末端与桌面相切)。

第一次实验时，将滑槽固定于水

平桌面的右端，滑槽的末端与桌面的右端M对齐，让滑块a从滑槽上最高点由静止释放滑下，落在水平地面上的P点；第二次实验时，将滑槽固定于水平桌面的左端，测出滑槽的末端N与桌面的右端M的距离为L，让滑块再次从滑槽上最高点由静止释放滑下，落在水平地面上的P＇点。已知当地重力加速度为g，不计空气阻力。

①实验还需要测量的物理量(用文字和字母表示)：　 　　_▲__ 　　。

②写出滑块与桌面间的动摩擦因数的表达式是(用测得的物理量的字母表示)：

=　 　　_▲__ 　　

10、(1)物理实验中，误差分为系统误差和偶然误差，通常用___▲___方法来减小偶然误差

(2)某游标卡尺的主尺的最小分度为1mm，游标卡尺上有10个等分刻度，总长为9mm,游标卡尺上每一个等分刻度的长度是 　▲　 mm,用这种游标卡尺测量时，可以精确到__▲__mm.若其最末一个刻度与主尺的44mm刻度对齐，则所测长度是__▲__mm。游标卡尺的第五条刻度线所对应的主尺刻度为__▲__mm.
