12．(10分)某研究性学习小组为了研究手中电器元件电阻特性，描绘出电器元件伏安特

性曲线，该学习小组在实验室中测量出多组电压和电流值，数据记录在下表中

现实验室中备有下列器材：

电压表V₁(量程0-3 V，内阻约10 kΩ)

电压表V₂(量程0一1 5 V，内阻约25 kω)

电流表A₁(量程0一50 mA，内阻约50 Ω)

电流表A₂(量程0一200 mA，内阻约10 Ω)

滑线变阻器R₁(0一1 5 Ω，额定电流1 A)

滑线变阻器R₂(0一1 kΩ，额定电流100mA)

电源E(电动势4 V，内阻不计)

开关S和导线若干

　 (1)请根据表中的实验数据，在给出的方格纸内作出I一U图线；

　 (2)该电器元件电阻特性：　　　　　　　　　　　　 ；

　 (3)为提高实验结果的准确程度，从题中选出该同学实验时所用的器材：电流表为

　　 (填A₁或A₂)；电压表为　　　　　 (填V₁或V：₂)；滑线变阻器为 　　　(填R₁或R₂)．

　 (4)为达到上述目的，请在虚线框内补充画出正确的实验电路原理图

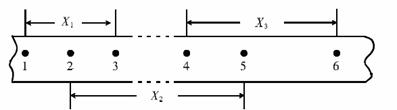

11．(6分)某同学在研究匀变速直线运动时，利用打点计时器打出的纸带来测量物体运动的加速度，交流电的周期为T。该同学在实验中选取一条纸带，如图所示，在纸带上取6个计数点(每2个点取一个计数点)．其中1、2、3点相邻，4、5、6点相邻，在3点和4点之间还有若干个点．X₁是1、3两点的距离，X₃是4、6两点的距离，X₂是2、5两点的距离．

　 (1)测出X₁、X₂、X₃后，则点2速度的表达式v₂=　　　　　　 ；

　 (2)若交流电的周期为0．02 s，该同学测得 根据数据求得物体运动加速度a=　　　　　 m/s²。(保留三位有效数字)．

10．如图所示，A、B、C三个一样的滑块从粗糙斜面上的同一高度同时开始运动，A由静止　 释放，B的初速度方向沿斜面向下，大小为v₀，C的初速度方向沿斜面水平，大小也为v₀，下列说法中正确的是　　　　　　　　　　 (　　 )

　　　　 A．滑到斜面底端时，C的动能最大

　　　　 B．滑到斜面底端时，B的动能最大

　　　　 C．A和C将同时滑到斜面底端

　　　　 D．C一定是最后滑到斜面底端

第Ⅱ卷　 (非选择题　 共6 0分)

9．如图所示，在水平方向的匀强磁场中竖直放置两平行导轨，

磁场方向与导轨所在平面垂直．质量分别为的两金

属棒a和b与导轨相连，并可沿导轨无摩擦滑动．现用一恒

力F向上拉a，结果a和b分别向上和向下作匀速运动，速

度大小相等．此时F功率为P₁，感应电流做功的功率为P₂．

下列关于P₁和P₂大小关系的说法正确的是　　　 (　　 )

　 A．P₁一定等于P­₂

　 B．P₁一定大于P₂

　 C．若m_a大于m_b则P₁一定小于P₂

　 D．若m_a大于m_b，则P₁一定大于P₂

8．一轻绳一端系在竖直墙M上，另一端系一质量为m的物体A，

用一轻质光滑圆环O穿过轻绳，并用力F拉住轻环上一点，

如图所示．现使物体A从图中实线位置缓慢下降到虚线位置。

则在这一过程中，力F₁、绳中张力F_r和力F与水平方向夹角

的变化情况是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．F保持不变，F_T逐渐增大，夹角θ逐渐减小　　　　

B．F逐渐增大，F_T保持不变，夹角θ逐渐增大　

C．F逐渐减小，F_T保持不变，夹角θ逐渐减小　　　

D．F保持不变，F_T逐渐减小，夹角θ逐渐增大　

7．如图所示，图中两组曲线中实线代表电场线(方向未画出)、虚

线代表等势线，点划线是　 一个带电粒子仅在电场力作用下从

A到B的运动轨迹，下列说法正确的是　　　　　　 (　　 )

　　　　 A．粒子一定带正电

　 　 B．粒子的动能一定是越来越大　　 　　　　

　　　　 C．粒子的电势能一定是越来越大　　 　　　

　　　　 D．A点的电势一定高于B点的电势

6．如图所示，在足够长的斜面上A点，以水平速度v₀抛出一个小

球，不计空气阻力，它落到斜面上的水平距离为x₁若将此球改

用2v₀水平速度抛出，落到斜面上的水平距离为x₂，则为

　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．1：1

　　　 B．1：2

　　　 C．1：3

　　　 D．1：4

5．质量为m的跳水运动员从距水面H高处跳下，落入水中后受到水的阻力而做减速运　 动．设水对他的阻力大小恒为F，他从离开跳台到落入水中减速下降h高度的过程中，下列说法正确的是(g为当地的重力加速度)　　　　　　　　　 (　　 )

　　 A．他的动能增加了mg(H+h)　　　　　　　　　 B．他的动能增加了(mg-F)(H+h)

　　 C．他的机械能减少了FH　　 　　　　　　　　　　　 D．他的机械能减少了(F-mg)h

4．a、b两物体从同一点沿同一方向作直线运动，v-t图象如图所示，

下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　 A．当t=5 s时，a、b两物体第一次相遇

　　 B．当t=10 s时．a、b两物体间距最大

C．当t=1 5 s时，b物体在a物体的前面

D．当t=20 s时，a、b两物体第二次相遇

3．如图所示，一带电微粒静止在平行板电容器中，要使带电微粒向上加速运动，可采用的方法有　　　　　　　　　　　　　 (　　 )

　 　A．将电阻R₁的阻值减小

　　 B．将R₂的滑动触头向b端移动

　　 C．增大平行板之间的距离

　　 D．减小平行板的正对面积
