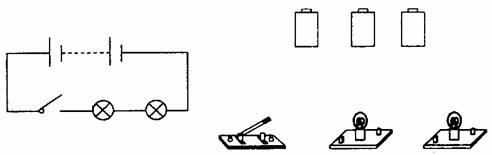

20、按照图中电路图，将对应右图各实物元件连接起来。

　　　　　　 L1

L2

　　　　　 L3

19.使用电流表时，一般不能把电流表直接接在电源两极上，是因为　　 (　　　 )

　　 A.流过电流表的电流太小，不能测出电流值　　 B.流过电流表的电流太小，会损坏电流表

　　 C流过电流表的电流太大，不能测出电流值　　 D.流过电流表的电流太大，会损坏电流表

18.将图4-20中的元件连接。要求灯泡L₁、L₂并联，电流表测灯L₁中的电流，开关S₁控制整个电路，S₂只控制灯L₂。并画出电路图.

4-20

17.在用电流表测电流时，连接好电路，闭合开关，若发现电流表指针向逆时针方向偏，应立即　　　　 ，并调换　　　　 。

16.已知流过灯L的电流方向是a到b，如图4-18，则流过灯的电子方向是b___ _ a　　

15.流过灯a的电流I_a＝5500毫安，流过灯b的电流I_b＝0.55安。流过灯c的电流I_c＝5.5×10³微安，比较三个电流大小正确的是　　 (　 　　)

　　 A.I_a＝I_b<I_c　　 B.I_a>I_b>I_c　　 C.I_a>I_b>I_c　　 D.I_a>I_b>I_c

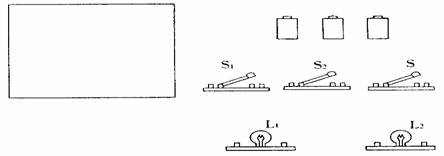

14.要求S为总开关，S₁控制L₁，S₂控制L₂，L₁、L₂并联，画出电路图，连接实物图4-13。

13.根据图4-12电路图，连接实物图。

12. 有0-0.6A和0-3A两个量程的电流表，在某次测量中用了0-0.6A量程测某一电路中的电流，从0-3A量程的刻度盘上发现指针正好指在2.3A的刻度线上，测得实际电流的大小为　　(　)

A. 0.43A。　　B. 0.46A。　　C. 0.7A。　　D. 2.3A。

11. 某同学用导线把干电池、小灯泡和开关连成了一个电路，闭合开关后，小灯泡不发光，一会儿电池却发热了，这个电路的故障可能是　　(　)

A. 断路。　　B. 短路。　　C. 灯泡坏了。　　D. 电池坏了。
