1．67 根据上表数据.为直观反映F不变时a与m的关系.请在右图的方格坐标纸中选择恰当物理量建立坐标系.并作出图线．(如有需要.可利用上表中空格)(2)在“探究加速度与力的关系时.——青夏教育精英家教网—

1．67 根据上表数据.为直观反映F不变时a与m的关系.请在右图的方格坐标纸中选择恰当物理量建立坐标系.并作出图线．(如有需要.可利用上表中空格)(2)在“探究加速度与力的关系时.保持小车的质量不变.改变小桶中砝码的质量.该同学根据实验数据作出了加速度a与合力F图线如图所示.该图线不通过坐标原点.试分析图线不通过坐标原点的原因．答: ．【查看更多】

（2013?重庆二模）（1）某实验小组同学在做探究加速度与质量的关系的实验时，不改变拉力，只改变物体的质量，得到如下表所示的几组数据，其中第3组数据还未算出加速度，但对应组已打出了纸带，如图1所示（长度单位：cm），图中各点为计数点（两计数点间还有4个打点未标出）．

实验次数	1	2	3	4	5	6
小车质量（g）	200	300	400	500	600	1000
小车加速度（m/s²）	2.00	1.33		0.79	0.67	0.40
小车质量倒数（kg^-1）	5.00	3.33	2.50	2.00	1.67	1.00

①请由纸带上的数据，计算出缺少的加速度值并填入答题卷中（小数点后保留两位小数）．
②为了直观反映加速度与质量的关系，请在图2坐标中建立合适的坐标量，将表中各组数据用小黑点（或叉）描述在坐标纸上，并作出平滑的图线
③该实验小组接着又研究加速度a与小车所受拉力F的关系．实验时改变所挂钩码的质量，分别测量小车在不同外力作用下的加速度．根据测得的多组数据画出a-F关系图线，如图3所示．此图线的AB段明显偏离直线，造成此现象的主要原因可能是

C

．（选填下列选项的序号）
A．小车与平面轨道之间存在摩擦
B．平面轨道倾斜角度过大
C．所挂钩码的总质量过大
D．所用小车的质量过大．

查看答案和解析>>

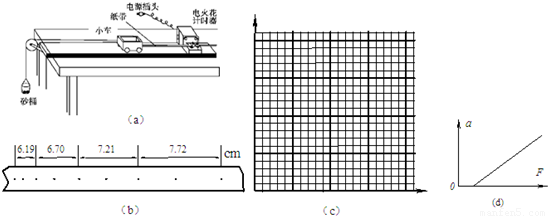

某同学在做“探究加速度a与力F、质量m的关系”实验时，使用了如图（a）所示的实验装置简图．实验中认为细绳对小车拉力F等于砂和砂桶的总重力，小车运动加速度a可用纸带上打出的点求得．

（1）图（b）为某次实验得到的纸带，根据纸带可求出小车的加速度大小为

1.4

m/s²．（保留两位有效数字）
（2）在“探究加速度a与质量m的关系”时，保持砂和砂桶质量不变，改变小车质量m，分别得到小车加速度a与质量m的相关数据如下表：

次数

1

2

3

4

5

6

7

小车加速度a/m?s^-2

1.72

1.48

1.25

1.00

0.75

0.50

0.30

小车质量m/kg

0.29

0.33

0.40

0.50

0.71

1.00

1.67

质量倒数

1

m

/kg^-1

3.45

3.03

2.50

2.00

1.41

1.00

0.60

根据上表数据，为直观反映F不变时a与m的关系，请在图（c）方格坐标纸中选择恰当变量建立坐标系，并作出相应的图线．根据所作出的图线，可以得出的结论是

加速度a跟质量成反比，图a-

1

m

，过原点的一条直线

加速度a跟质量成反比，图a-

1

m

，过原点的一条直线

．
（3）在“探究加速度a与力F的关系”时，保持小车的质量不变，改变小桶中砂的质量，有的组同学根据实验数据作出了加速度a与力F图线如图（d）所示，该图线不通过坐标原点，试分析图线不通过坐标原点的原因是

未平衡摩擦力或平衡摩擦力不足

．

查看答案和解析>>

某同学在做“探究加速度a与力F、质量m的关系”实验时，使用了如图（a）所示的实验装置简图．实验中认为细绳对小车拉力F等于砂和砂桶的总重力，小车运动加速度a可用纸带上打出的点求得．

（1）图（b）为某次实验得到的纸带，根据纸带可求出小车的加速度大小为 ▲ m/s²．（结果保留两位有效数字）

（2）在“探究加速度a与质量m的关系”时，保持砂和小桶质量不变，改变小车质量m，分别得到小车加速度a与质量m的相关数据如下表：

次数	1	2	3	4	5	6	7
小车加速度a/m·s^-2	1．72	1．48	1．25	1．00	0．75	0．50	0．30
小车质量m/kg	0．29	0．33	0．40	0．50	0．71	1．00	1．67
质量倒数/kg^-1	3．45	3．03	2．50	2． 00	1．41	1．00	0．60

根据上表数据，为直观反映F不变时a与m的关系，请在图（c）方格坐标纸中选择恰当变量建立坐标系，并作出相应的图线。根据所作出的图线，可以得出的结论是

▲ ▲ ▲ ．

（3）在“探究加速度a与力F的关系”时，保持小车的质量不变，改变小桶中砂的质量，该同学根据实验数据作出了加速度a与力F图线如图（d）所示，该图线不通过坐标原点，试分析图线不通过坐标原点的原因是 ▲ ▲ ．

查看答案和解析>>

某同学在做“探究加速度a与力F、质量m的关系”实验时，使用了如图（a）所示的实验装置简图．实验中认为细绳对小车拉力F等于砂和砂桶的总重力，小车运动加速度a可用纸带上打出的点求得．

（1）图（b）为某次实验得到的纸带，根据纸带可求出小车的加速度大小为 m/s²．（保留两位有效数字）
（2）在“探究加速度a与质量m的关系”时，保持砂和小桶质量不变，改变小车质量m，分别得到小车加速度a与质量m的相关数据如下表：

次数	1	2	3	4	5	6	7
小车加速度a/m?s^-2	1.72	1.48	1.25	1.00	0.75	0.50	0.30
小车质量m/kg	0.29	0.33	0.40	0.50	0.71	1.00	1.67
质量倒数/kg^-1	3.45	3.03	2.50	2.00	1.41	1.00	0.60

根据上表数据，为直观反映F不变时a与m的关系，请在图（c）方格坐标纸中选择恰当变量建立坐标系，并作出相应的图线．根据所作出的图线，可以得出的结论是
    ．
（3）在“探究加速度a与力F的关系”时，保持小车的质量不变，改变小桶中砂的质量，该同学根据实验数据作出了加速度a与力F图线如图（d）所示，该图线不通过坐标原点，试分析图线不通过坐标原点的原因是    ．

查看答案和解析>>

某同学在做“探究加速度a与力F、质量m的关系”实验时，使用了如图（a）所示的实验装置简图．实验中认为细绳对小车拉力F等于砂和砂桶的总重力，小车运动加速度a可用纸带上打出的点求得．

（1）图（b）为某次实验得到的纸带，根据纸带可求出小车的加速度大小为 ▲ m/s²．（结果保留两位有效数字）

（2）在“探究加速度a与质量m的关系”时，保持砂和小桶质量不变，改变小车质量m，分别得到小车加速度a与质量m的相关数据如下表：

次数	1	2	3	4	5	6	7
小车加速度a/m·s^-2	1．72	1．48	1．25	1．00	0．75	0．50	0．30
小车质量m/kg	0．29	0．33	0．40	0．50	0．71	1．00	1．67
质量倒数/kg^-1	3．45	3．03	2．50	2． 00	1．41	1．00	0．60

根据上表数据，为直观反映F不变时a与m的关系，请在图（c）方格坐标纸中选择恰当变量建立坐标系，并作出相应的图线。根据所作出的图线，可以得出的结论是

▲ ▲ ▲ ．

（3）在“探究加速度a与力F的关系”时，保持小车的质量不变，改变小桶中砂的质量，该同学根据实验数据作出了加速度a与力F图线如图（d）所示，该图线不通过坐标原点，试分析图线不通过坐标原点的原因是 ▲ ▲ ．

查看答案和解析>>
