某同学利用如图甲所示的电路测定电源的电动势和内电阻，实验中电表内阻对实验结果的影响很小，均可以忽略不计．闭合电键S后，变阻器的滑动触头P由变阻器的一端滑到另一端的过程中，两电压表示数随电流变化情况分别如图乙中的直线a、b所示．

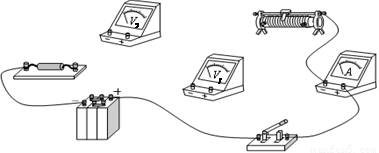

①将实物图中未连接的部分元件，按电路图连接成实验电路；

②根据U-I图象中坐标轴表示的数据，可求出电源电动势E=______，内电阻r=______．
