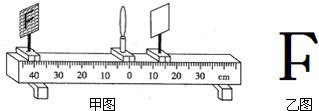

在探究凸透镜成像规律时，小明用9个红色的发光二极管按“F”字样镶嵌排列在白色方格板上替代蜡烛作为光源，又用同样的白色方格板做成光屏，实验使用的凸透镜焦距为10cm，实验装置如图甲所示．

 (1) 实验时，首先调节光源、凸透镜和光屏的高度，使它们的中心位于凸透镜的主光轴上,

其目的是                                        。

(2) 将凸透镜固定在光具座零刻度线上，小明将光源移至40cm刻度线处，光屏上出现倒

立、        (选填“放大”或“缩小”)实像；如果小明将光源移至8cm刻度线处，他通

过凸透镜可看到光源的         (选填“倒立”或“正立”)、放大的虚像．

(3) 凸透镜固定在光具座零刻度线上，将大小如图乙所示的光源放在光具座15cm刻度线

处，如果此时用遮光罩将凸透镜的上半部分罩住，则光屏上所成的像是    (选A、B、

C、D)。

(4) (2分)同学们看了小明使用的实验装置后，进行了如下评价，其中错误的是

A．与烛焰相比，实验使用的光源不会晃动，光屏上所成的像比较稳定

B．光源镶嵌在白色方格板上，用同样的白色方格板做光屏，便于比较像与物的大小

C．零刻度线刻在光具座标尺的中央，可直接测出物距和像距

D．若凸透镜的焦距未知，则利用此实验装置一定不能测量凸透镜的焦距
