（2013·天津耀华中学一模，9题）（18分）(1)如图，质量分别为、的两物块A、B，叠放在一起，共同沿倾角的斜面匀速下滑，斜面体放在水平地面上，且处于静止状态。则B与斜面间动摩擦因数____________,A所受摩擦力大小为__________。(重力加速度为g）

(2)某同学利用图甲的实验装置做“探究动能定理”的实验。先接通打点计时器的电源，再释放纸带，让质量m=l.00kg的重物由静止下落，在纸带上打出一系列的点，如图乙所示，A、B、C分别为所选取的计数点，相邻计数点的时间间隔为0.02s，且O为开始打出第一点，OA之间有若干点未标出，重力加速度g取。

①释放纸带前，纸带的__________（选填“O”或“C”）端在上面；

②重物从O运动到B的过程中，动能的变化量△=______________J；重力做功W=____________（以上均保留两位有效数字）

(3)某型号的电动自行车由4块铅蓄电池供电，电池用久以后性能会下降，表现为电池的电动势变小，内阻变大，某兴趣小组将一辆旧电动自行车电瓶充满电，取下四块电池，分别标为A、B、C、D，测量它们的电动势和内阻。

①用多用表直流电压50V挡测量每块电池的电动势．测量电池A时，多用电表的指针如图甲所示，其读数为_________V。

②用图乙所示电路测量A. B.C、D四块电池的电动势E和内阻r图中为保护电阻，其阻值为5。改变电阻箱的阻值R，测出对应的电流I，根据测量数据分别作出A、B、C、D四块电池的图线，如图丙。由图线C可知电池C的电动势E=________V；内阻r=________。（以上结果保留一位小数）。

③分析图丙可知：当前状态电池_________（选填“A”、“B”、“C”或“D”）对电动自行车供电性能较优。

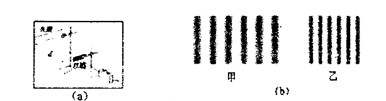

（2013·天津河西一模，7题）利用如图（a）所示的装置做双缝干涉实验，在仅改变某一个实验条件、而其他条件相同的情况下，得到的干涉图样分别如图(b)中的甲、乙所示。下列说法中正确的是

   A．可能是选用的光源不同，甲图对应的光源频率小

   B．可能是双缝到光屏的距离d不同，甲图的d较小

   C．可能是双缝的间距不同，甲图对应的间距较小

   D．可能是光源到双缝的距离不同，甲图的距离较大

（08年石景山区一模）（共8分）如图甲所示为测量电阻R_x的电路，R为电阻可读可调的电阻箱，R′为阻值适当的保护电阻，电源E的电动势未知，S为单刀双掷开关，电流表为毫安表，请完成以下填空：

① 测量R_x的步骤为：（每空1分，共4分）

A．将图甲中S向a端闭合，毫安表（接0~0.6mA档）的读数图乙I =          mA

B．将图甲中S向b端闭合，适当调节电阻箱R使得毫安表的读数I′=         mA，记下此时电阻箱图丙的读数R=         Ω，那么，在本实验中所测电阻R_x=         Ω。

② 按图甲所示的电路，在实物图丁上用实线连好电路。（连线完全正确给4分，有一处连接错误不得分）
