某同学将完好仪器连接成如图所示的电路（其中滑动变阻器的连线没有画出），用来探究电阻上的电流跟两端电压的关系．

  　(1)合上开关进行实验时发现，无论怎样移动滑片P，电压表和电流表的示数都不为零，但始终没有变化．则该同学把滑动变阻器接入电路中的方式可能是______（填写代号）

 　 a．G与C相连，F与H相连

  　b．G与C相连，D与H相连

  　c．G与E相连，F与H相连

  　d．G与E相连，D与H相连

  　(2)该同学发现了(1)中的问题并作了改正．

  　请用笔画线代替导线把滑动变阻器正确接入电路中，要求：滑片P向右移动时电流表示数逐渐增大．

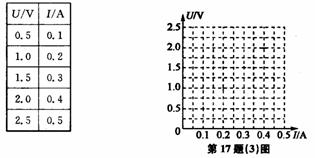

 　 (3)实验测得的数据如表所示．

根据这些数据在坐标图中描点并作出U－I图线．

　　实验二：在狭缝前放置红色玻璃(或蓝色玻璃)，用白纸显示出照在三棱镜上的光是红光(或蓝光)；通过三棱镜后，光改变了传播方向，但不分解，仍然是红光(或蓝光)．问题：

(1)你认为太阳光通过棱镜后在光屏上得到了七色光是因为

[　　]

A．太阳光中含有七色光，由于光的折射，通过棱镜后各色光分散开了

B．棱镜中含有七色光，有太阳光通过时各色光分散出来

(2)你得到(1)中答案的根据是什么?

(3)由实验现象可以看出各色光通过棱镜时，哪种光的偏折最大，哪种光的偏折最小?太阳光发生色散的原因是什么?

(4)实验中，为什么要让太阳光先通过一个狭缝再射到棱镜上?

下面是对太阳光发生色散现象的探究实验．

　　实验一：用平面镜引入一束日光，通过狭缝照到三棱镜上，如图所示．调整棱镜的方位，在白色光屏上可以看到白光通过棱镜折射后得到的彩色光带．把白纸放在棱镜前，让学生看到照到棱镜上的光是白光，由此得知白光通过棱镜折射后分解成各种颜色的色光．

　　实验二：在狭缝前放置红色玻璃(或蓝色玻璃)，用白纸显示出照在三棱镜上的光是红光(或蓝光)；通过三棱镜后，光改变了传播方向，但不分解，仍然是红光(或蓝光)．问题：

(1)你认为太阳光通过棱镜后在光屏上得到了七色光是因为

[　　]

A．太阳光中含有七色光，由于光的折射，通过棱镜后各色光分散开了

B．棱镜中含有七色光，有太阳光通过时各色光分散出来

(2)你得到(1)中答案的根据是什么?

(3)由实验现象可以看出各色光通过棱镜时，哪种光的偏折最大，哪种光的偏折最小?太阳光发生色散的原因是什么?

(4)实验中，为什么要让太阳光先通过一个狭缝再射到棱镜上?
