如图16－101所示，电源电动势E＝2V，r＝0.5Ω，竖直导轨宽L＝0.2m，导轨电阻不计．另有一金属棒质量m＝0.1kg、电阻R＝0.5Ω，它与导轨间的动摩擦因数μ＝0.4，靠在导轨的外面．为使金属棒不滑，施一与纸面夹角为30°且与导体棒垂直指向纸里的匀强磁场，(设最大静摩擦力等于滑动摩擦力，取g＝10m/s2)．求：

(1)此磁场的方向．

(2)磁感强度B的取值范围．



如图4-4-6所示，一个三输入端复合门电路，当输入为“101”时，输出为_______.（填“0”或“1”）

图4-4-6

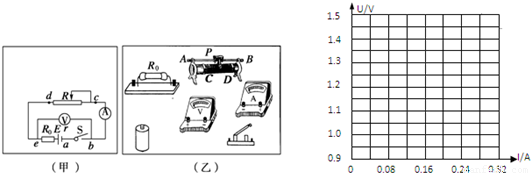

某同学在用电流表和电压表测电池的电动势和内电阻的实验中，串联了一只2Ω的保护电阻R，实验电路如图（甲）所示，请回答下列问题：

（1）按电路原理图（甲）连接实物电路图（乙）．
（2）接好电路后，该同学开始实验，闭合电键S后，他发现电流表的示数为零，电压表的示数不为零，他用多用电表的电压挡检查电路，把两表笔分别接a、b和b、c及d、e时，示数均为零，把两表笔接c、d时，其示数与电压表示数相同，检查各接线柱均未接错，且接触良好，各接线之间也未发生短路，由此可推断故障原因应是______．
（3）排除故障后，该同学顺利完成实验，测得下列五组数据：

U（V）	1.40	1.30	1.20	1.10	1.00
I（A）	0.04	0.07	0.12	0.17	0.20

根据数据在坐标图上画出U-I图，并求出该电池电动势E=______V，r=______Ω．

下面是在测某电池的电动势和内电阻的实验中记录的6组数据.请在直角坐标系中画出U-I图，并根据图象算出待测电池的电动势和内电阻.

U/V	1.37	1.32	1.24	1.18	1.10	1.05
I/A	0.12	0.20	0.31	0.32	0.50	0.57

解析：建立坐标系，利用描点法画出U-I图象如图14-12-7所示.第4个点明显偏离，可见误差太大，应舍去.

图14-12-7

    直线与纵轴的交点坐标即为电源的电动势E=1.48 V.

    从图线上取两点，由其坐标值求直线斜率，则r==0.76 Ω.
