(6分)。(1)(2分)下列有关高中物理实验的说法中，不正确的一项是  (      )

A．“验证力的平行四边形定则”实验采用的科学方法是等效替代法

B．电火花打点计时器的工作电压是220Ｖ的交流电

C．在用打点计时器“研究匀变速直线运动”的实验中，由纸带上的一系列点迹取计数点，可求出任意两个计数点之间的平均速度

D．在“验证机械能守恒定律”的实验中，必须要用天平测出下落物体的质量

(2)(每空2分)用游标卡尺和螺旋测微器分别测量同一金属块的长度，下图是卡尺和螺旋测微器的读数的示意图，由图可知金属块的长度分别是          cm和        cm。

(1) (4分) ①某实验中需要测量一根钢丝的直径(约0.5mm)．为了得到尽可能精确的测量数据，应从实验室提供的米尺、螺旋测微器和游标卡尺(游标尺上有10个等分刻度)中，选择___________进行测量．
②用游标卡尺(游标尺上有50个等分刻度)测定某工件的宽度时，示数如图所示，此工件的宽度为___________mm。

（2）(6分)在“探究速度随时间变化的规律”实验中，小车做匀变速直线运动，记录小车运动的纸带如图11所示．某同学在纸带上共选择7个计数点A、B、C、D、E、F、G，相邻两个计数点之间还有４个点没有画出．他量得各点到A点的距离如图所示，根据纸带算出小车的加速度为1 .0m/s²．则：

①本实验中所使用的交流电源的频率为  　　 Hz；
②打B点时小车的速度v_B＝    　  m/s，BE间的平均速度＝    　  m/s.

(1) (6分) 如图a是某同学做“研究匀变速直线运动”实验时获得的一条纸带.

①打点计时器电源频率为50Hz.A、B、C、D、E、F、G是纸带上7个连续的点，F点由于不淸晰而未画出.试根据纸带上的数据，推测F点的位置并在纸带上标出，算出对应的速度v_F=_______m/s (计算结果保留两位有效数字）

②图b是该同学根据纸带上的数据，作出的v-t图象.根据图象，t=0时加速度a = _______m/s² (计算结果保留两位有效数字）

 (2) (12分）

某物理“科技制作”小组装配一台小直流电动机，其额定电压5V，额定电流0.5A，线圈绕阻小于1。为了进一步研究其在一定电压范围内，输出功率与输入电压的关系，需要进一步做实验，请你帮助该小组完成该项工作。已知学校实验室提供的器材有：

直流电源E，电压6V，内阻不计；

小直流电动机M；

电压表V₁，量程0～0.6V，内阻约3k；

电压表V₂，量程0～6V，内阻约15k；

电流表A₁，量程0～0.6A，内阻约1；

电流表A₂，量程0～3A，内阻约0.5；

滑动变阻器R，0～10，2A；

电键S一只，导线若干。

①首先要比较精确测量电动机的线圈绕阻。根据合理的电路进行测量时，要控制电动机不转动，调节滑动变阻器，使电压表和电流表有合适的示数，电压表应该选         。若电压表的示数为0.1V，电流表的示数为0.2A，则内阻         ，这个结果比真实值偏          （选填“大”或“小”）。

②在图方框中画出研究电动机的输出功率与输入电压的关系的实验电路图。（标明所选器材的符号）

③当电压表的示数为4.5V时，电流表示数如图所示，此时电动机的输出功率是      W。

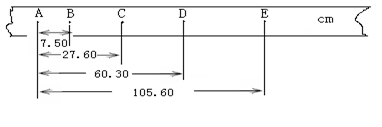

(6分)在研究匀变速直线运动规律的实验中，小车在某一力的作用下作匀加速运动，图为一次记录小车运动情况的纸带。图中A、B、C、D、E为相邻的计数点，相邻计数点的时间间隔为T=0.1秒,则：

（1）D点的瞬时速度大小为     m/s，（2）运动小车的加速度大小为   m/s²

用自由落体运动验证机械能守恒定律的实验：

（1）（4分，每空2分，全部填对得2分，部分填对得1分，见错不得分）为进行该实验，备有下列器材可供选择：铁架台、电磁打点计时器、复写纸片、纸带、低压直流电源、弹簧秤、秒表、导线、开关。其中不必要的器材是                     ，缺少的器材是                       。

（2）（6分，每小题3分，选不全得2分，见错不得分）需要测量物体由静止开始自由下落到某点时的瞬时速度v和下落高度h，某班同学利用实验得到的纸带，设计了以下四种测量方案。

A．用刻度尺测出物体下落高度h，并测出下落时间t，通过v=gt计算出瞬时速度v.

B．用刻度尺测出物体下落的高度h，并通过计算出瞬时速度.

C．根据做匀变速直线运动时纸带上某点的瞬时速度，等于这点前后相邻两点间的平均速度，测算出瞬时速度，并通过计算出高度h.

D．用刻度尺测出物体下落的高度h，根据做匀变速直线运动时纸带上某点的瞬时速度，等于这点前后相邻两点间的平均速度，测算出瞬时速度v.

①以上方案中只有一种最合理，最合理的是         。（填入上述相应的字母）

②要使该实验误差尽量小，下述注意事项正确的是      （填入下述相应的字母）

A．使重锤的质量尽可能大些，但悬挂时不能拉断纸带

B．选用电火花计时器比电磁打点计时器更好，可减小阻力影响

C．测长度时保持纸带悬挂状态，刻度尺的读数更准确

D．纸带上留下的点越大越好
