某个实验小组认为用一只已知内阻的电流表和电阻箱，采用如图7－5－15甲所示的电路测电源电动势与内阻，比常规的伏安法更准确．若电流表内阻阻值为R_A，则测量的方法与步骤是：

图7－5－15

(1)将电阻箱阻值R调到最大，闭合S后观察电流表示数，然后再调节电阻箱，使电流表的示数指到某两个恰当的值，记下此时电阻箱的阻值R₁、R₂及对应的电流I₁、I₂；

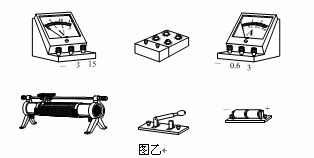

(2)根据以上的数据及闭合电路欧姆定律，建立方程组，即可求出电源的电动势E与内阻r.该方程组的表达式是：________、________．该实验小组现在手头只有一个电流表，只知其内阻很小，却不知具体阻值．为了测出该电流表的内阻，她们找来了如图乙所示两节干电池等实验器材．请你用笔画线将图中的实物连接成能测出电流表内阻的电路．注意滑动变阻器串联接入电路起限流作用，开关闭合前其阻值应___________________________________

_________________________________________________________________．

（1）同学们通过查阅资料知道将锌、铜两电极插入水果中，电动势大约会有1伏多一点。晓宇同学找来了一个土豆做实验，当用量程为0—3 V、内阻约50 kΩ的伏特表测其两极时读数为0.96 V。但当他将四个这样的水果电池串起来给标称值为“3 V，0.5 A”的小灯泡供电时，灯泡并不发光。检查灯泡、线路均没有故障，而用伏特表测量其电压确实能达到3 V多。据您猜想，出现这种现象的原因应当是：____________（不要求写分析、推导过程）。

（2）晓宇同学用欧姆表直接测“土豆电池”的两极，读得此时的读数为30 Ω。小丽同学用灵敏电流表直接接“土豆电池”的两极，测得电流为0.32 mA，根据前面用伏特表测得的0.96 V电压，由全电路欧姆定律得：r== Ω=3.0 kΩ。因而晓宇同学说土豆的内阻为30Ω，而小丽同学则说是3 kΩ。

请你判断，用晓宇或小丽同学的方法测量“土豆电池”的内阻，结果是否准确，为什么？请分别说明理由。

（3）若实验室除了导线和开关外，还有以下一些器材可供选择：

A.电流表A₁（量程为0—0.6 A，内阻为1 Ω）

B.灵敏电流表A₂（量程为0—0.6 mA，内阻为800 Ω）

C.灵敏电流表A₃（量程为0—300 μA ，内阻未知）

D.滑动变阻器R₁（最大阻值约10 Ω）

E.滑动变阻器R₂（最大阻值约2 kΩ）

F．定值电阻(阻值2 kΩ)

G.变阻箱（0—9 999 Ω）

①为了能尽可能准确测定“土豆电池”的电动势和内阻,实验中应选择的器材是_____________

________(填器材前的字母代号)。

②在右方框中画出应采用的电路。

某个实验小组认为用一只已知内阻的电流表和电阻箱，采用如图甲所示的电路测电源电动势与内阻，比常规的伏安法更准确．若电流表内阻阻值为R_A，则测量的方法与步骤是：

A．将电阻箱阻值R调到最大，闭合S后观察电流表示数，然后再调节电阻箱，使电流表中的示数指到某两个恰当的值，记下此时电阻箱的阻值R₁、R₂及对应的电流I₁、I₂；

B．根据以上的数据及闭合电路欧姆定律，建立方程组，即可求出电源的电动势E与内阻r．该方程组的表达式是：_________________、____________________．该实验小组现在手头只有一个电流表，只知其内阻很小，却不知具体阻值。为了测出该电流表的内阻，她们找来了如图乙所示两节干电池等实验器材。请你用笔画线将图中的实物连接成能测出电流表内阻的电路，滑动变阻器串联接入电路起限流作用。

某个实验小组认为用一只已知内阻的电流表和电阻箱，采用如图甲所示的电路测电源电动势与内阻，比常规的伏安法更准确．若电流表内阻阻值为R_A，则测量的方法与步骤是：

A．将电阻箱阻值R调到最大，闭合S后观察电流表示数，然后再调节电阻箱，使电流表中的示数指到某两个恰当的值，记下此时电阻箱的阻值R₁、R₂及对应的电流I₁、I₂；

B．根据以上的数据及闭合电路欧姆定律，建立方程组，即可求出电源的电动势E与内阻r．该方程组的表达式是：____________________、______________________．该实验小组现在手头只有一个电流表，只知其内阻很小，却不知具体阻值．为了测出该电流表的内阻，她们找来了如图乙所示两节干电池等实验器材．请你用笔画线将图中的实物连接成能测出电流表内阻的电路．注意滑动变阻器串联接入电路起限流作用，开关闭合前其阻值应_________．
